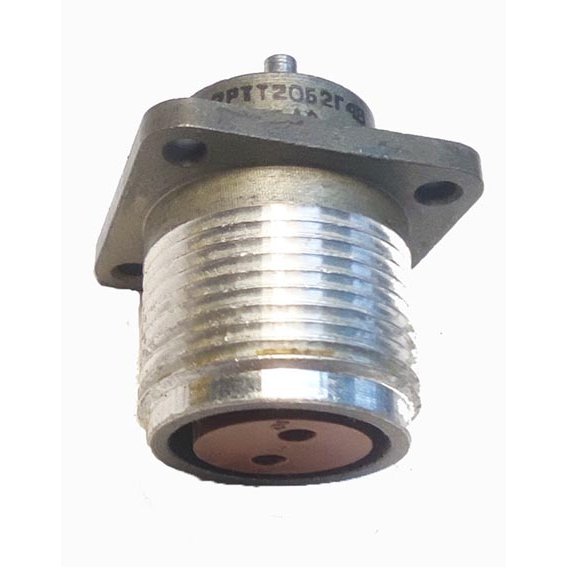

2РТТ20БПН2Г4В — это круглое электрическое соединительное устройство (разъём серии 2РТТ/ШР), блочная приборная розетка, применяемая как современная замена разъёму ШР20ПК2НГ6. +3

Назначение и область применения

• Предназначена для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц в аппаратуре общего и специального назначения.

• Используется как стационарная (панельная/блочная) розетка, устанавливаемая на корпус прибора, шкафа, блока.

• Является конструктивной заменой старого разъёма ШР20ПК2НГ6 при модернизации оборудования или ремонте.

Расшифровка обозначения 2РТТ20БПН2Г4В

По типовой расшифровке для серии 2РТТ:

• «2РТТ» — серия разъёмов (круглые, пылебрызгозащищённые, аналоги ШР/СШР).

• «20» — условный размер корпуса (соответствует габариту 20 у серии ШР, то есть взаимозаменяемость по посадочным размерам с ШР20).

• «Б» — тип корпуса: блочный (панельный, приборный).​

• «П» — патрубок прямой (если он предусмотрен конструкцией конкретного исполнения).​

• «Н» — тип гайки патрубка (нормальный/стандартный вариант, для зажима кабеля в вводе).​

• «2Г4В» — код контактной вставки и исполнение по покрытию/климату (количество и тип контактов, материал и покрытие, климатическое исполнение и категория размещения).

Точное количество контактов и их номинальный ток нужно смотреть в таблице исполнений данной марки у конкретного производителя, так как шифр «2Г4В» завязан на конкретную контактную вставку.

Основные технические характеристики

Для разъёмов серии 2РТТ, к которой относится 2РТТ20БПН2Г4В, типичны следующие параметры:

• Максимальное рабочее напряжение до 850 В (в зависимости от исполнения).

• Работа в цепях переменного и постоянного тока, частота переменного тока — до 3 МГц.

• Высокое сопротивление изоляции (как правило, не менее десятков мегом при нормальных условиях, точное значение — в паспорте).

• Наличие пыле‑ и брызгозащиты, что позволяет использовать разъём в условиях повышенной влажности, запылённости и вибрации.

• Сохранение работоспособности в расширенном диапазоне температур (конкретные пределы зависят от климатического исполнения, шифруемого последней частью маркировки).

Конструкция и монтаж

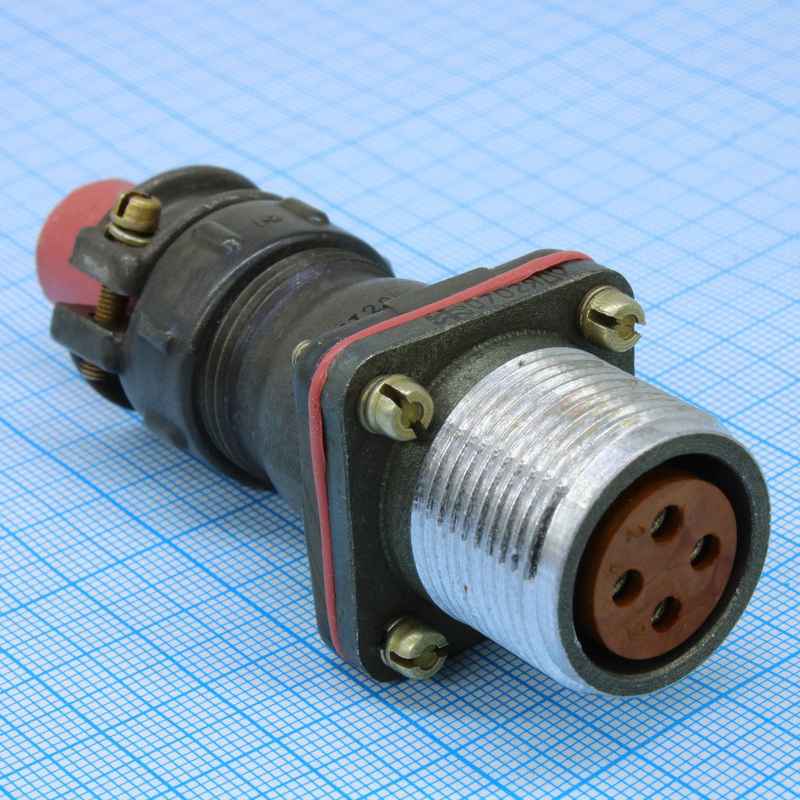

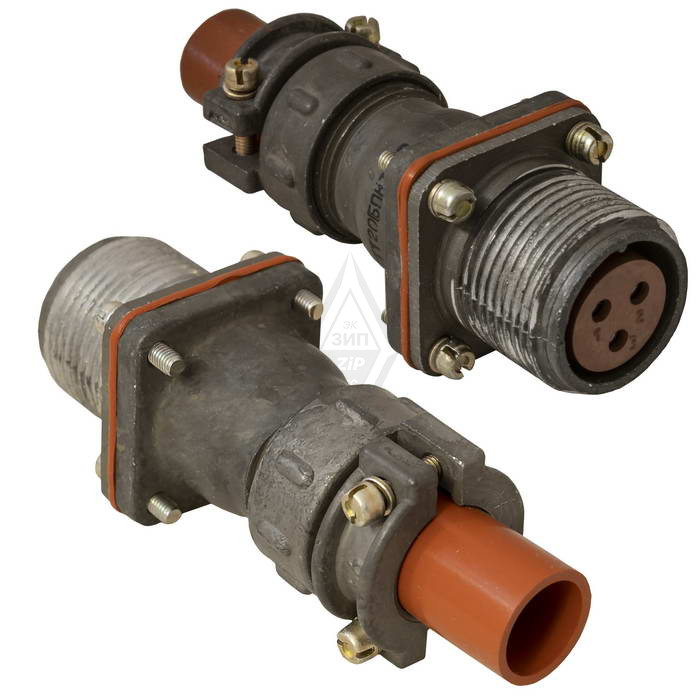

• Корпус круглый, металлический, с резьбовым соединением муфты и ответной части для надёжной фиксации.

• Розетка блочная: имеет фланец/посадочный пояс для крепления к панели или корпусу прибора, обычно с отверстиями под винты.

• Контакты штырьковые или гнездовые (в данном исполнении 2РТТ20БПН2Г4В — именно розетка, то есть гнездовые контакты под вилку соответствующего габарита 20).

• Предусмотрен патрубок для ввода кабеля, с гайкой для обжима и разгрузки по натяжению (шифр «ПН» в маркировке).​

Пример: при модернизации старого прибора, где стояла ШР20ПК2НГ6 (приборная розетка, габарит 20), вместо неё устанавливают 2РТТ20БПН2Г4В — посадочные размеры и электрические параметры совпадают или близки, а герметичность и надёжность выше за счёт более современной конструкции.
