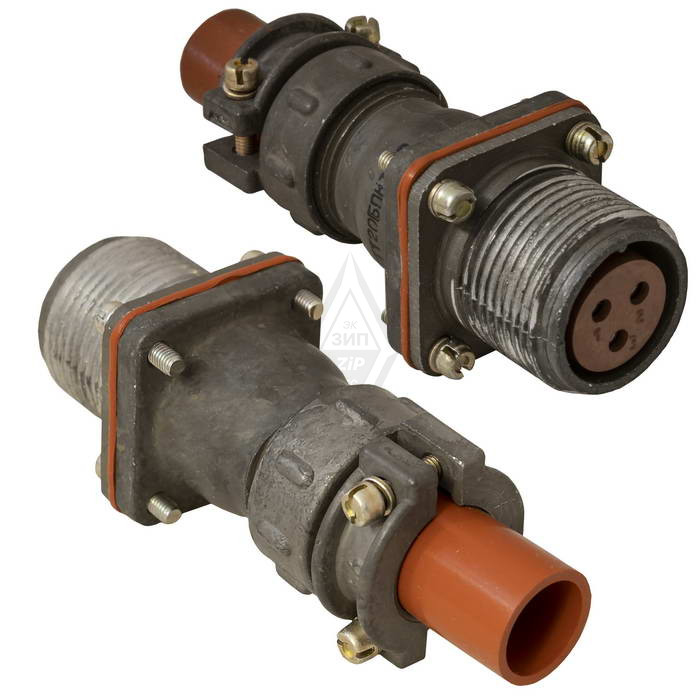

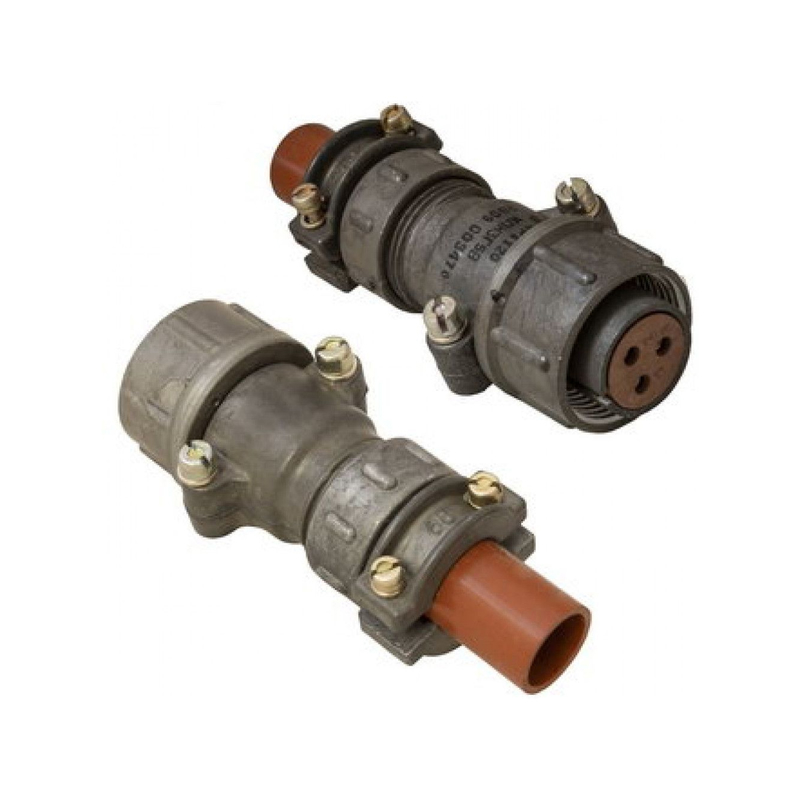

Соединитель2РТТ20БПН3Г38В (НПО «Каскад», приёмка «ОТК») — это цилиндрический низкочастотный разъём всеклиматического исполнения, предназначен для соединения электрических цепей постоянного и переменного тока в промышленной аппаратуре и радиоэлектронной технике.

• Предназначен для работы в цепях постоянного и переменного тока при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

• Всеклиматическое исполнение (В), негерметичный, тропико‑ и теплостойкий, допускает эксплуатацию в широком диапазоне температур и высокой влажности.

• Относится к пылебрызгозащищённым соединителям, рекомендуется для монтажа в условиях промышленного и специального оборудования.

• Серия2РТТ , условный размер корпуса20 , тип контакта3 (количество контактов — 3).

• Буквенное обозначение:

  • Б — блочный корпус (часть коммутационной панели или корпуса оборудования),

  • П — прямой патрубок,

  • Н — для неэкранированного кабеля,

  • Г — розетка (часть, устанавливаемая на плате/панели),38 — сочетание контактов по габариту.

• Соединение фиксируется резьбовой гайкой, контактный монтаж выполняется пайкой, покрытие контактов — серебро.

• Максимальное рабочее напряжение до 850 В (амплитудное), сопротивление изоляции не менее нескольких тысяч МОм в нормальных условиях.

• Диапазон рабочих температур обычно от–60 °C до +100 °C , допускается высокая относительная влажность (до 98% при +40 °C).

• Соединитель выдерживает вибрацию и ударные нагрузки, имеет гарантированную наработку порядка1000 часов и не менее500 циклов сочленения–расчленения.

• Маркировка «ОТК» означает, что изделие прошлоотдел контроля технического контроля (приёмочная проверка) по ОТК‑предприятия‑изготовителя, что подтверждает соответствие изделия техническим условиям и проверку качества на выходе.

• Год выпуска (например, 2024 г.) указывается в описаниях таких поставок, но сам стандартный типоряд 2РТТ регламентирован действующими ТУ на цилиндрические соединители.
