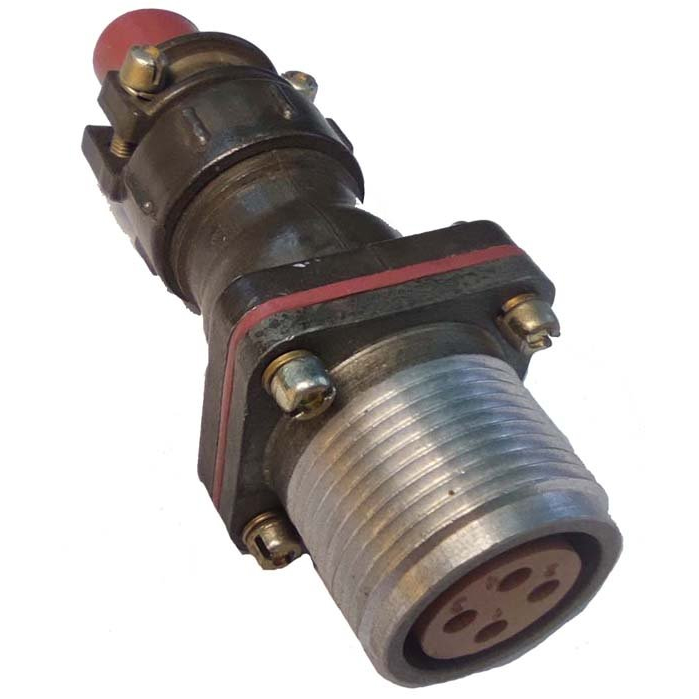

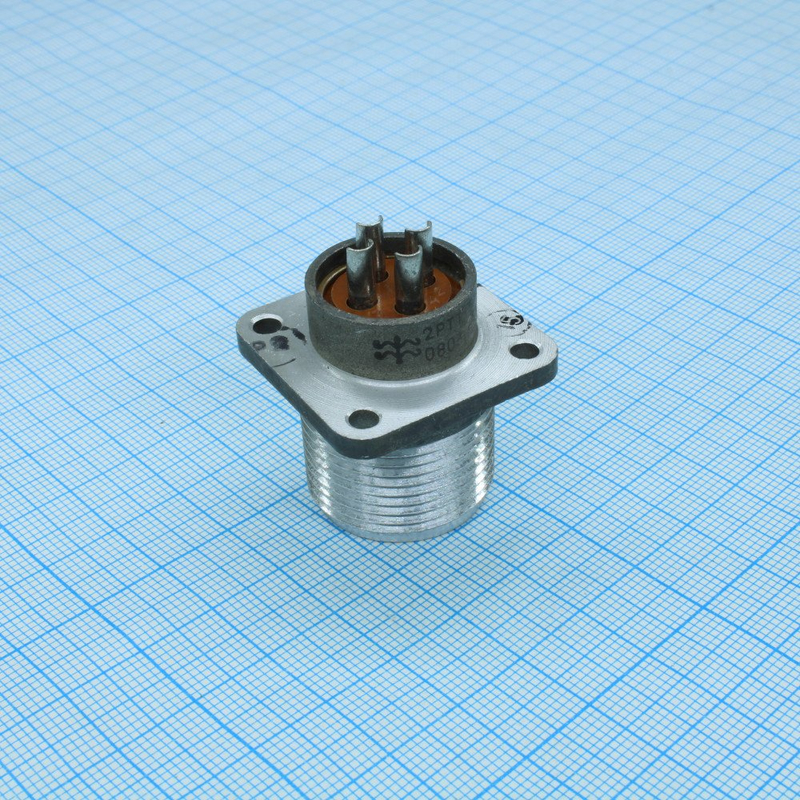

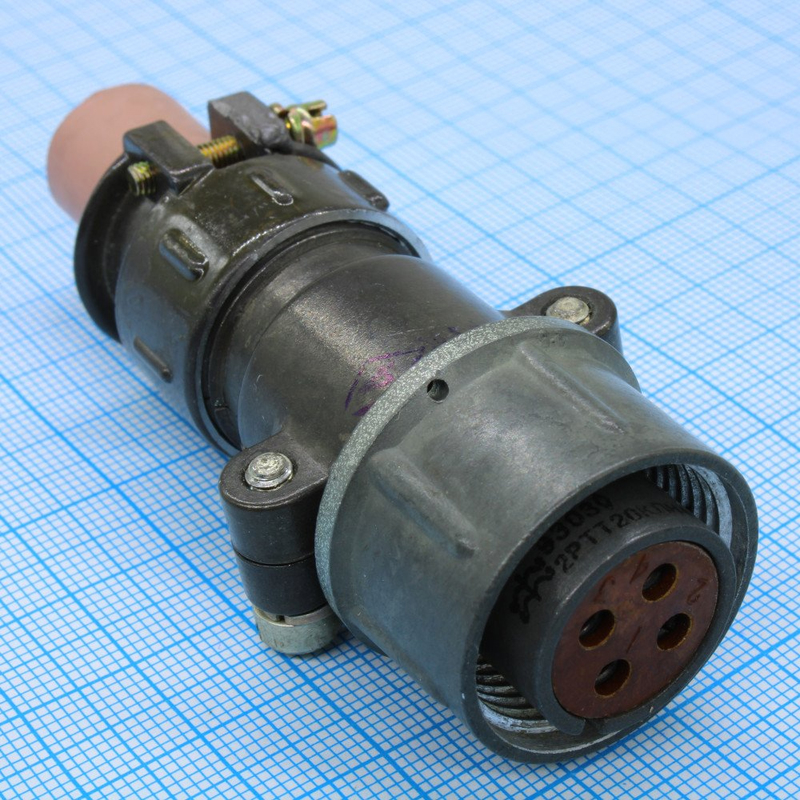

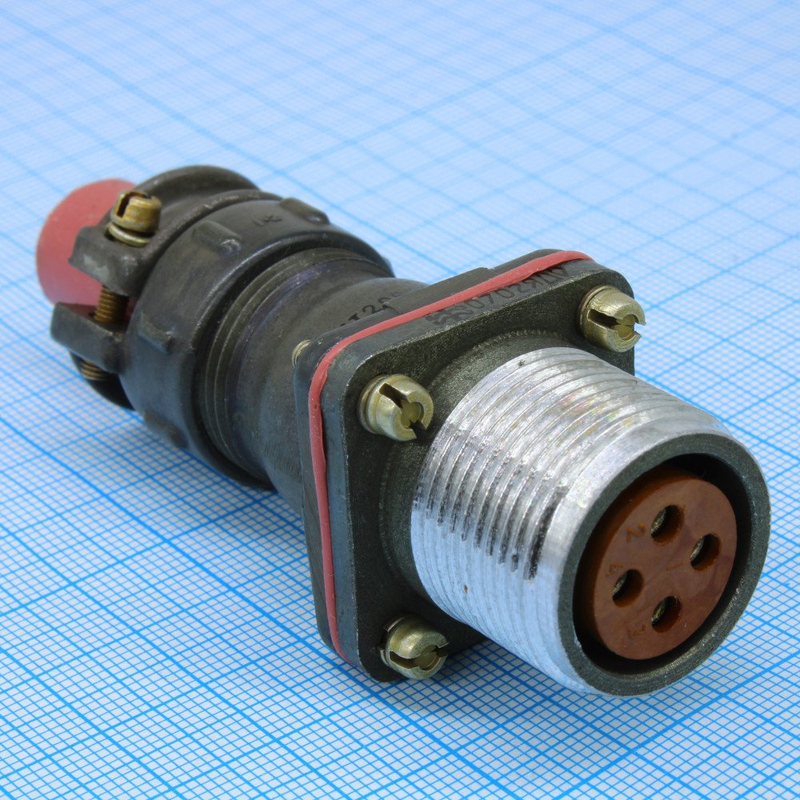

Соединитель 2РТТ20БПН4Г6В производства «Элекон» — это низкочастотный пылебрызгозащищенный цилиндрический разъём всеклиматического исполнения, рассчитанный на монтаж в приборные и промышленные блоки.

Назначение и применение

Разъём предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при относительно высоких токах и напряжениях. Используется в стационарной и бортовой радио‑ и электронной аппаратуре, в том числе в блоках, где требуется монтаж разъёма с внутренним объёмом (внутренний объёмный монтаж).

Электрические параметры

• Количество контактов: 4 шт. диаметром 2,5 мм.

• Максимальный ток на один контакт: не более 25 А.

• Суммарный допустимый ток: до 100 А.

• Максимальное амплитудное напряжение цепи: до 850 В (по разным источникам указывается 700–850 В).

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Конструкция и климатика

• Исполнение: негерметичный, всеклиматический, рассчитан для эксплуатации примерно в диапазоне от –60 °C до +100 °C.

• Материал контактов: серебро.

• Сочленение: резьбовое, с одношпоночной поляризацией корпусов (для правильной ориентации при подключении).

• Монтаж: внутренний объёмный, тип корпуса — розетка приборная / блочная; корпус, как правило, из алюминиевых сплавов с оксидным покрытием.

Особенности серии 2РТТ

Соединители серии 2РТТ разработаны по ТУ ГЕ0.364.120 и выпускаются в различных вариантах исполнения (вила / розетка, пылебрызгозащищённые, блочные, приборные и др.). 2РТТ20БПН4Г6В относится к варианту с 4‑контактной блочной розеткой пылебрызгозащищённого типа, предназначенной для работы в жёстких климатических условиях вместе с экранированными и неэкранированными кабелями.
