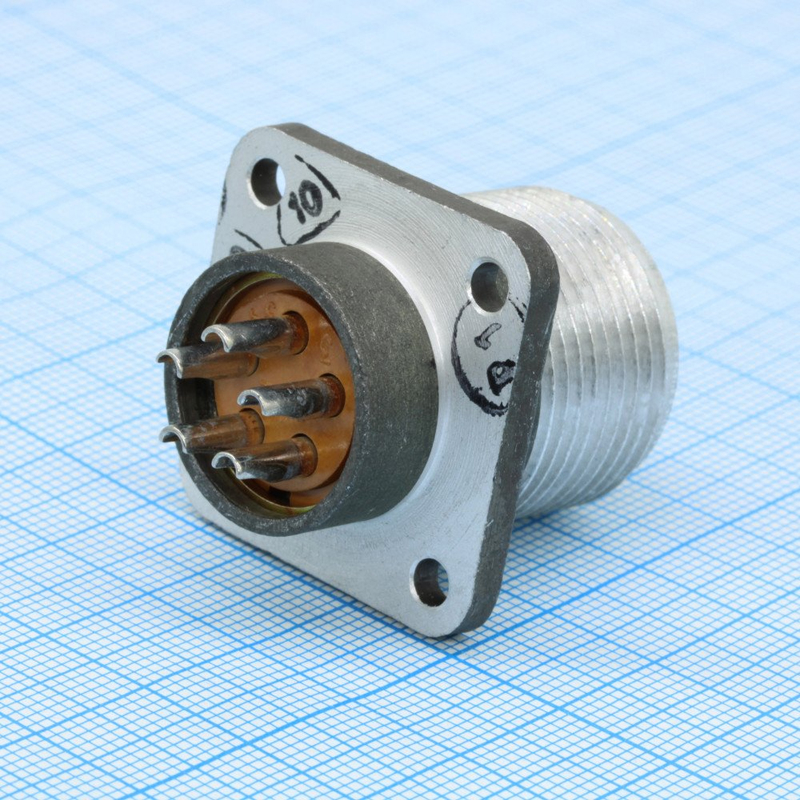

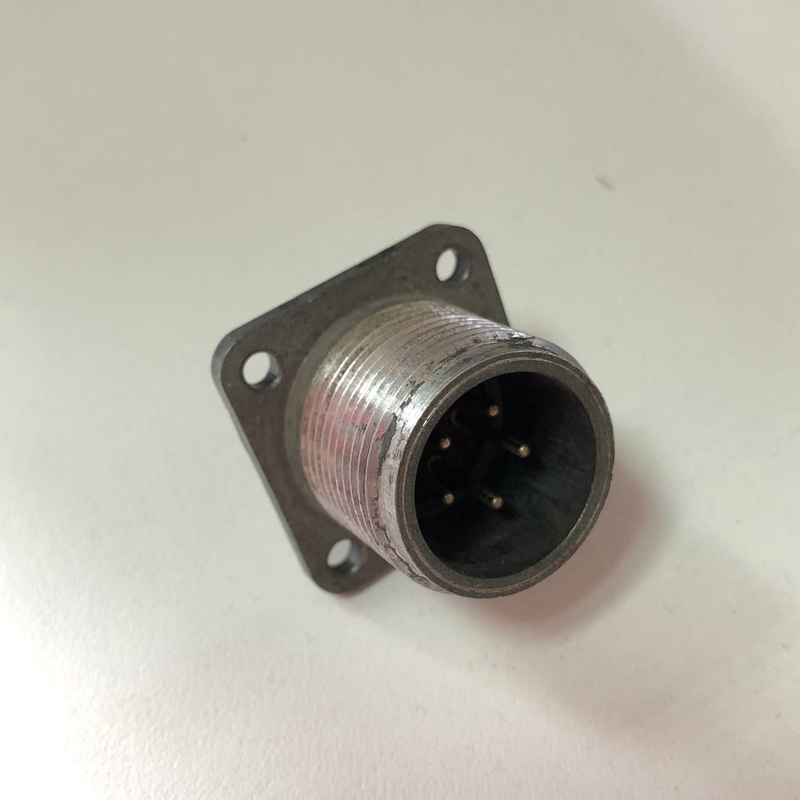

2РТТ20БШ7В

2РТТ20БШ7В — это унифицированный низкочастотный цилиндрический соединитель (разъём) из серии 2РТТ общего назначения, применяемый в радиотехнической и радиоэлектронной аппаратуре. Обычно он выполняется в исполнении вилки (штыревой части) и используется совместно с соответствующей розеткой для подключения блоков, кабелей и модулей.

Основное назначение и условия работы

Разъём 2РТТ20БШ7В рассчитан на применение в цепях постоянного и переменного тока с частотой до примерно 3 МГц и напряжением до сотен вольт (в ряде источников указывается до 700–850 В амплитудного значения). Соединитель относится к низкочастотным цилиндрическим разъёмам общепромышленного ряда, предназначен для монтажа в блоки и приборы, а также для кабельных соединений в аппаратуре связи и управления.

Конструкция и технические параметры

• Тип корпуса: цилиндрический, тепло‑ и тропико‑устойчивый, с резьбовой фиксацией соединённого положения.

• Количество контактов: 5 штыревых контактов, исполнение подходит для приборных соединений.

• Материал контактов: как правило, латунные контакты с защитными покрытиями, обеспечивающими низкое сопротивление перехода.

• Электрические параметры (типовые для 2РТТ20Б5Ш7В‑серии):

  • рабочий ток на контакт до 10–20 А в зависимости от конкретного исполнения;

  • сопротивление контакта не более порядка 2–2,5 мОм;

  • сопротивление изоляции порядка 1000 МОм.

Условия эксплуатации и надёжность

Соединитель 2РТТ20БШ7В (и близкие модификации 2РТТ‑20) рассчитан на работу в широком диапазоне температур, примерно от −60 до +100 °C, что делает его пригодным для аппаратуры, работающей в жёстких климатических условиях. Разъём выдерживает значительные механические нагрузки: вибрацию в диапазоне частот до нескольких килогерц с ускорениями порядка 30 g, а также многократные удары до 150 g и одиночные ударные воздействия до 1000 g.
