Описание

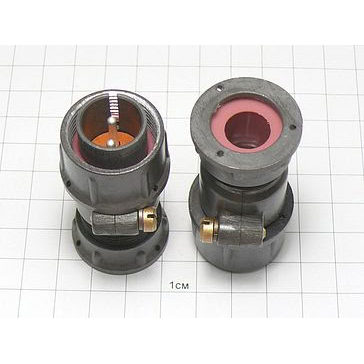

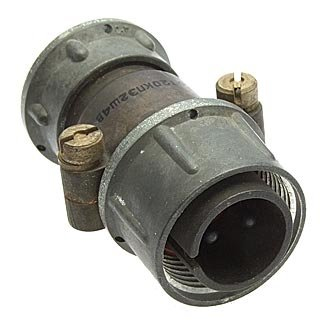

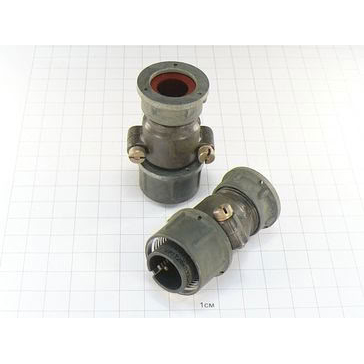

Соединитель2РТТ20КПЭ2Ш4В «Каскад» ― это цилиндрический низкочастотный электрический разъем объемного монтажа, выпускаемый по ТУГЕ0.364.120ТУ (или АШДК.434410.060ТУ) под приёмкой«ОТК» (общепромышленная / ОТК‑контроль качества).
Этонегерметичный, всеклиматический разъем, предназначен для работы в электрических цепях постоянного и переменного токов частотой до3 МГц при напряжении до850 В (амплитудное значение).
Он применяется в радио‑ и электронной аппаратуре, приборах и промышленном оборудовании для соединения кабелей и монтажных цепей.
Примерная структура маркировки2РТТ20КПЭ2Ш4В :
2РТТ ― тип цилиндрического низкочастотного разъема серии «2РТТ».
20 ― условный размер корпуса (диаметр, этап ряда).
К ―кабельный корпус (вилка или розетка для монтажа на кабеле).
П ―прямой патрубок.
Э ― исполнение для монтажаэкранированным кабелем.
2Ш ― тип присоединения проводов:пайка (Ш = штыревой контакт, монтаж пайкой).
4В ― количество контактов4 , приёмка«ОТК» (общепромышленная).
Таким образом, этокабельная часть (вилка или розетка) на 4 контакта, для экранированного кабеля, с прямым патрубком и пайковым монтажом проводов под приёмкой «ОТК».
Для типоразмера 2РТТ20 и близких модификаций (включая 2РТТ20КПЭ2Ш‑серии) типичны следующие параметры:
Максимальное рабочее напряжение (амплитудное) до850 В при частоте до3 МГц.
Сопротивление изоляции в нормальных условиях не менее1000 МОм.
Минимальная наработка около1000 часов , при числе сочленений‑расчленений не менее500 циклов.
Рабочий диапазон температур, как правило,от −60 до +100 °C.
Контакты, как правило, имеютсеребряное покрытие , используются пружинные ламели или штыри для обеспечения надежного контакта.
Соединитель выполняется вовсеклиматическом исполнении , тропико‑ и теплостойкий, с сохраняемостью порядка15 лет.
Он рассчитан на работу при повышенной влажности до98% при температуре +40 °C и в условиях пониженного атмосферного давления.
Если напишете, нужна ли именновилка или розетка , и какие параметры вас интересуют (ток на контакт, конструкция патрубка, схемы присоединения и т.п.), могу подобрать под это более точные данные по серии 2РТТ20КПЭ2Ш4В.
