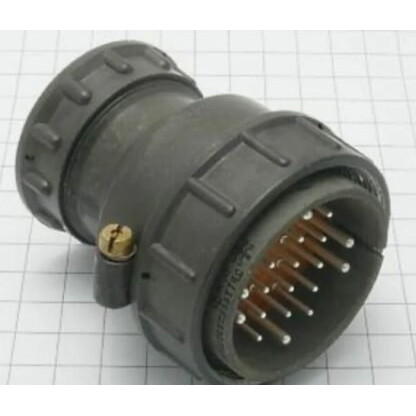

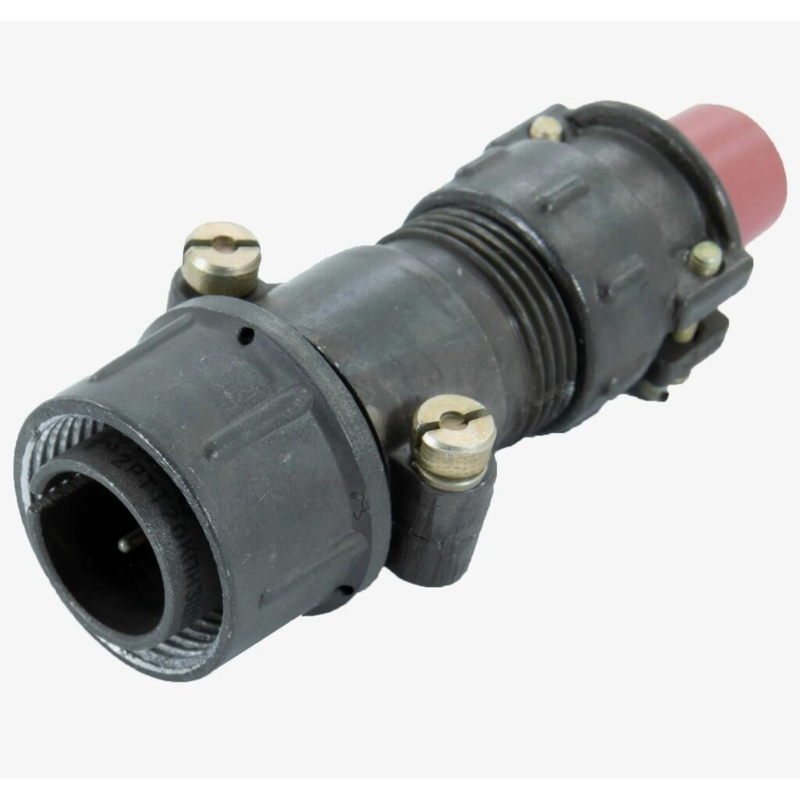

Вилка кабельная 2РТТ20КПЭ3ШВ производства АО «Завод Элекон» относится к семейству низкочастотных цилиндрических соединителей типа 2РТТ и применяется для присоединения неэкранированного кабеля в электрических цепях постоянного и переменного тока.

2РТТ20КПЭ3ШВ используется как кабельный соединитель в радио‑ и электронной аппаратуре общего назначения, в том числе в промышленных и бортовых системах, где требуется надежное механическое и электрическое сочленение.
Эта вилка предназначена для соединения цепей постоянного и переменного тока с частотой до нескольких сотен кГц с амплитудой напряжения, как правило, до 700–850 В, в зависимости от конкретного исполнения и ТУ.

• Рабочий ток на контакт обычно составляет порядка 20–25 А, что позволяет использовать разъем в цепях с умеренной нагрузкой.

• Максимальное рабочее напряжение обычно находится в диапазоне 700–850 В в зависимости от конкретного варианта исполнения и условий окружения.

• Сопротивление электрического контакта не превышает единиц миллиом (обычно порядка 1–2,5 мОм), что обеспечивает низкие потери и стабильный контакт.

• Условный размер корпуса «20» говорит о наружном диаметре корпуса разъема, что соответствует типовому ряду 2РТТ.

• Вилка имеет прямой или брызгозащищенный патрубок (буква «П» — патрубок, «Э» — брызгозащищенное исполнение), предназначенная для монтажа неэкранированного кабеля.

• Фиксация соединения с розеткой осуществляется резьбовой парой, что обеспечивает надежное прилегание и виброустойчивость.

• Корпус чаще всего выполняют из алюминиевого сплава (например, А‑22), с оксидированным покрытием для защиты от коррозии.

• Вставки (изоляторы) изготавливаются из карболита, контакты часто имеют серебряное покрытие, что улучшает токоведение и долговечность.

• Рабочий температурный диапазон у типовых 2РТТ‑разъемов обычно от минус 60 до плюс 100 °C, с допустимой относительной влажностью до 98% при температуре 40 °C, что позволяет использовать их во многих промышленных и военных условиях.

Если напишете точное исполнение (например, 2РТТ20КПЭ3Ш38В или 2РТТ20КПЭ3Ш5В), могу уточнить именно под вашу маркировку количество контактов, габариты и допустимую нагрузку по току и напряжению более детально.
