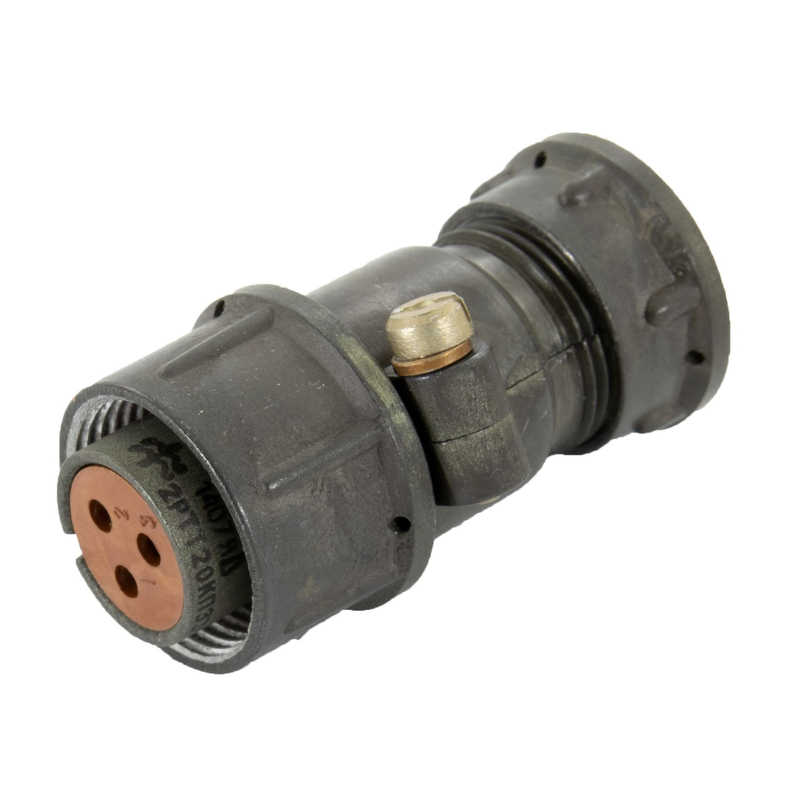

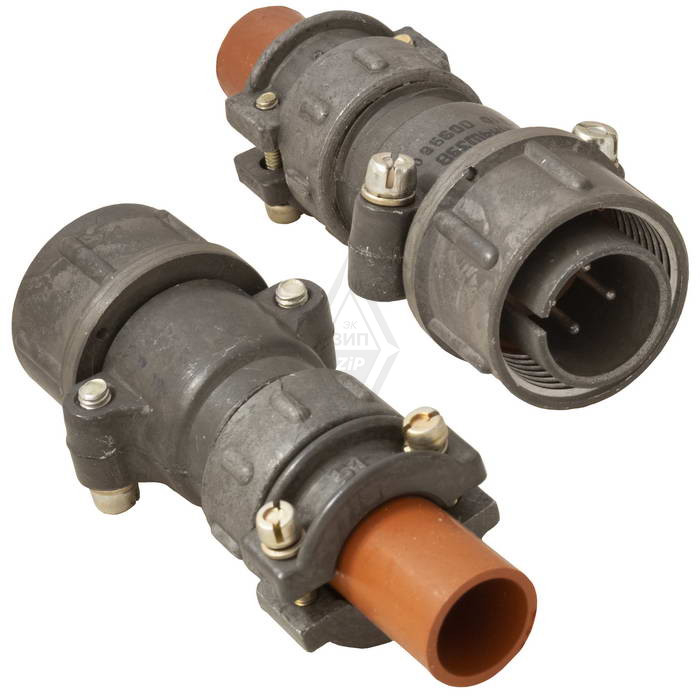

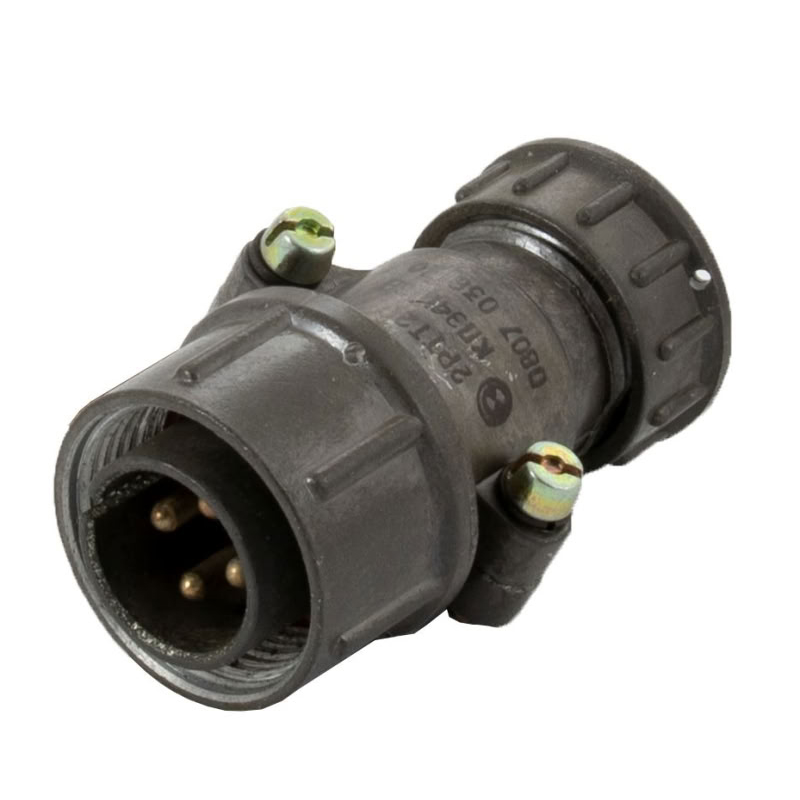

2РТТ20КПЭ4Г39В — это низкочастотный цилиндрический соединитель ( розетка ). Маркировка указывает на всеклиматическое исполнение (В), 2015 год выпуска с приемкой «5» (ВП, ПЗ по ТУ Гостехкомиссии).

Тип и конструкция

розетка приборного типа с внутренним монтажом, патрубок Г (с резиновыми уплотнителями), 4 ряда контактов, поляризация одношпоночная, покрытие контактов серебром.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, байонетного типа.
• Тип контакта: Розетка (гнездо).
• Количество контактов: 39.
• Покрытие контактов: Серебро, обеспечивающее низкое переходное сопротивление и хорошую проводимость.
• Поляризация: Одношпоночная, предотвращает неправильное сопряжение.
• Герметизация: Патрубок типа \"Г\" с резиновыми уплотнителями, обеспечивающий защиту от влаги, пыли и агрессивных сред.
• Экранирование: Конструкция позволяет использовать экранированный кабель для защиты от электромагнитных помех.
• Диапазон рабочих температур: От -60 до +100 °C.
• Климатическое исполнение: Всеклиматическое (В), что гарантирует надежную работу в условиях высокой влажности (до 98% при +35°C), соляного тумана и воздействия плесневых грибов.
• Электрические параметры: Предназначен для работы в цепях постоянного и переменного тока до 3 МГц.
• Сопротивление контактов: Низкое, типичное для посеребренных контактов.
• Сопротивление изоляции: Высокое, обеспечивающее надежную изоляцию между контактами.
• Вибро- и ударостойкость: Высокая, соответствует требованиям для эксплуатации в условиях значительных механических нагрузок.
• Износостойкость: Количество циклов сочленения-расчленения соответствует высоким стандартам надежности (обычно не менее 500 циклов).

Применение

• Предназначен для электрических цепей постоянного и переменного тока (до 3 МГц) во всеклиматическом исполнении.
• Используется для организации надежного и быстроразъемного соединения в условиях от -60 до +100 °C.
• Промышленное оборудование: В системах автоматизации, станках с ЧПУ, промышленных контроллерах и робототехнике, где требуется высокая надежность и защита от внешних факторов.
• Транспорт: В железнодорожном, автомобильном и морском транспорте для систем управления, сигнализации, освещения и связи.
• Военная и аэрокосмическая техника: Бортовая аппаратура самолетов, вертолетов, а также наземное и морское военное оборудование, где критичны вибро- и ударостойкость, а также широкий температурный диапазон и герметичность.
• Измерительное и испытательное оборудование: В лабораторных и полевых условиях для подключения датчиков, измерительных приборов и тестового оборудования.
• Энергетика: В системах мониторинга, управления и защиты энергетических установок.
• Медицинская техника: В специализированном медицинском оборудовании, требующем надежных и безопасных электрических соединений.
• Идеально подходит для монтажа экранированным или неэкранированным кабелем в условиях повышенной влажности, запыленности и вибраций.
