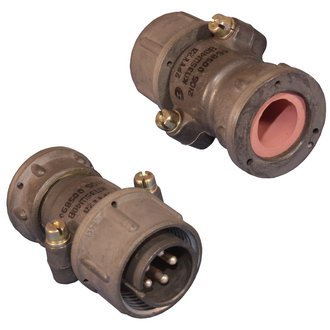

2РТТ20КПЭ5Ш40В

2РТТ20КПЭ5Ш40В — этоцилиндрический низкочастотный электрический соединитель (разъем‑вилка) общего применения, разработанный по отечественным стандартам и широко применяемый в радио‑ и электроаппаратуре, в том числе в аппаратуре военного и специального назначения.

Назначение и область применения

Соединитель предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он используется при внутреннем монтаже в блоках и узлах радио‑ и электронной аппаратуры, в том числе во всеклиматическом исполнении, что допускает эксплуатацию в сложных внешних условиях.

Расшифровка обозначения

• 2РТТ — тип соединителя (низкочастотный цилиндрический, теплостойкий, всеклиматический).

• 20 — условный размер корпуса (диаметр, связанный с габаритами M29,5 и основными размерами корпуса).

• К — вид корпуса: кабельный (монтируется на кабеле).

• П — вид патрубка: прямой.

• Э — вид гайки патрубка: предназначена для экранированного кабеля (обеспечивает присоединение экрана).

• 5 — количество контактов в разъеме.

• Ш — часть соединителя: вилка (штепсель).

• 40 — сочетание контактов (конкретная схема контактного размещения «40»).

• В — всеклиматическое исполнение (расширенный диапазон температур и влажности).

Основные электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) до850 В , при практических режимах обычно ориентируются надо 700 В.

• Максимальный рабочий ток на один контакт — порядка35 А (в зависимости от конкретной редакции ТУ и режима).

• Максимальная рабочая частота —до 3 МГц для сигналов переменного тока.

• Сопротивление изоляции в нормальных климатических условиях — не менее5000 МОм.

Климатические и эксплуатационные характеристики

• Рабочая температура окружающей среды — примерноот −60 до +100 °C , что соответствует всеклиматическому исполнению.

• Допустимая относительная влажность при +40 °C — до98%.

• Соединитель рассчитан надо 500 сочленений–расчленений и имеет минимальную наработку порядка1000 часов ; минимальный срок сохраняемости — около15 лет.

Конструктивные особенности

• Корпус цилиндрический, срезьбовой фиксацией сочлененного положения и одношпоночной поляризацией.

• Контакты, как правило, имеютсеребряное покрытие и монтируются пайкой.

• Габаритные размеры корпуса ориентировочно: наружный диаме
