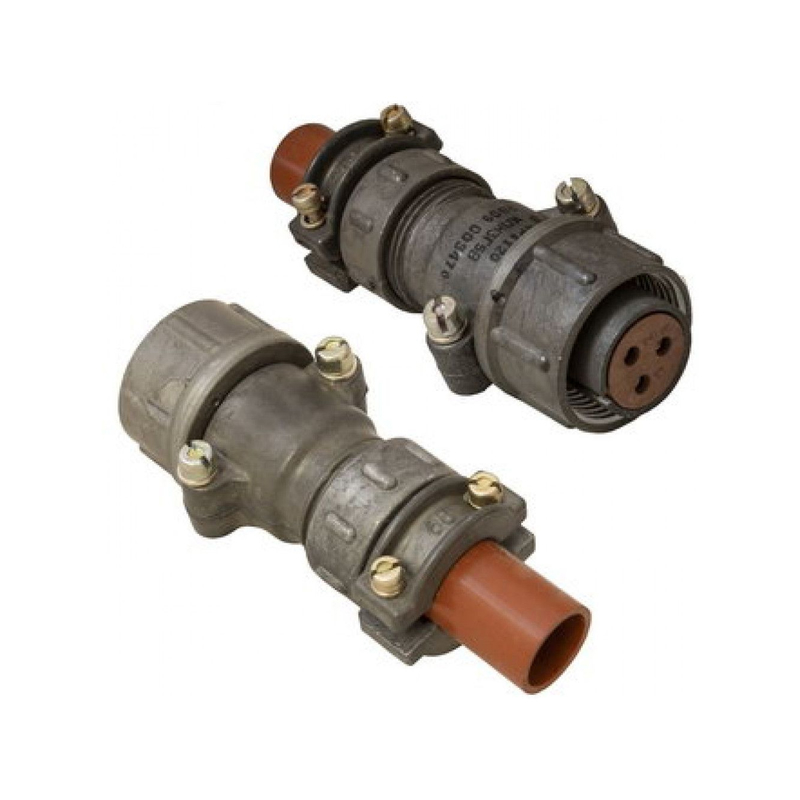

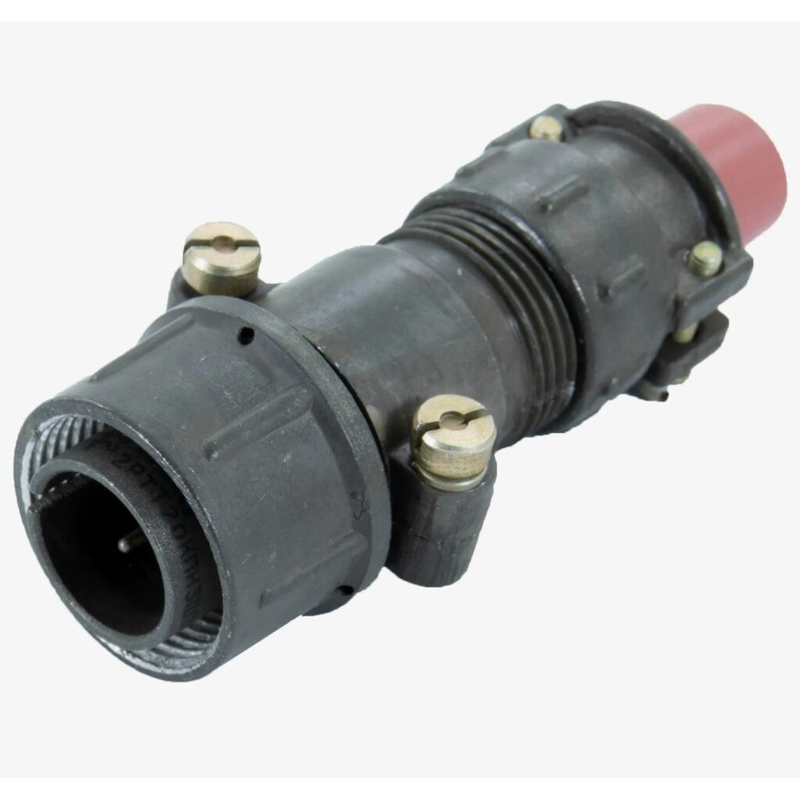

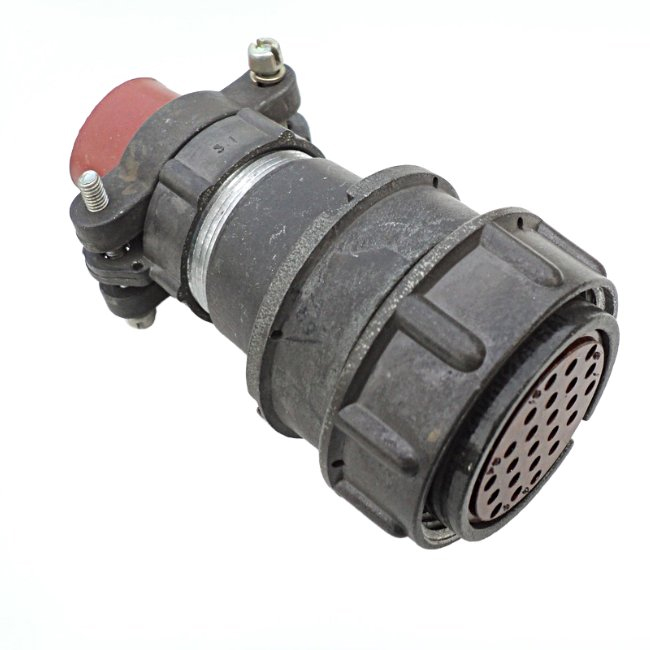

Соединитель2РТТ20КПН3Г38В «ОТК» производства завода«Элекон» — это цилиндрический низкочастотный разъём всеклиматического исполнения, предназначен для подключения кабельных линий в аппаратуру и приборы. Ниже — основные технические и конструктивные особенности, без указания цен и условий поставки.

Этот соединитель относится к серии2РТТ и используется в электрических цепях постоянного, переменного и импульсного тока, в том числе и на частотах до порядка3 МГц. Разъём обеспечивает соединение цепей с напряжением до850 В амплитудного значения и относительно небольшой токовой нагрузкой на контакты.

Условное обозначение2РТТ20КПН3Г38В расшифровывается так:

• 2РТТ — тип соединителя, цилиндрический, низкочастотный, пылебрызгозащищённый, теплостойкий с ручным соединением.

• 20 — условный размер корпуса; соответствует определённому габаритному диапазону серии.

• К — корпус кабельный (кабельный, а не блочный).

• П — прямой патрубок (присоединение кабеля без изгиба).

• Н — гайка для монтажанеэкранированного кабеля.

• 3 — количество контактов:3 штуки.

• Г — часть соединителярозетка (гнездовой элемент).

• 38 — условное число, обозначающее конкретную комбинацию/разводку контактов.

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Указание«ОТК» в каталогах и спецификациях обычно означает, что изделие прошлоприёмку отдела технического контроля производителя и соответствует действующим техническим условиям.

Для разъёмов серии 2РТТ кабельного исполнения с тремя контактами типичны следующие значения:

• максимальнаяамплитудная величина напряжения в цепи — до850 В ;

• сопротивление контакта — порядкане более 2,5 мОм ;

• сопротивление изоляции в нормальных климатических условиях — не менее5000 МОм ;

• допустимаятоковая нагрузка на один контакт — до около10 А ;

• суммарная допустимая нагрузка по трём контактам — допримерно 30 А (зависит от условий охлаждения и режима работы).

Более точные предельные значения для конкретного экземпляра 2РТТ20КПН3Г38В должны браться из паспорта, технических условий и сертификатов производителя («Элекон»).

Соединитель выполнен подобъёмный монтаж внутри корпуса прибора , с резьбовой гайкой для обеспечения механической фиксации и герметичности соединения. Корпус разъёма выполнен из металла, изоляторы — из термостойких диэлектриков, контакты частосеребряные или с серебряным покрытием для обеспечения хорошей проводимости и стабильности контакта.

Благодарявсеклиматическому исполнению (В) разъём может использоваться в условиях изменения температуры окружающей среды и влажности, в том числе при резких колебаниях, при соблюдении условий хранения и монтажа, указанных в документации завода‑изготовителя.

Разъёмы серии 2РТТ20КПН3Г38В применяются:

• в электро‑ и радиоаппаратуре;

• в контрольно‑измерительных приборах;

• в системах управления, сигнализации и низкочастотных линиях передачи сигналов и питания.
