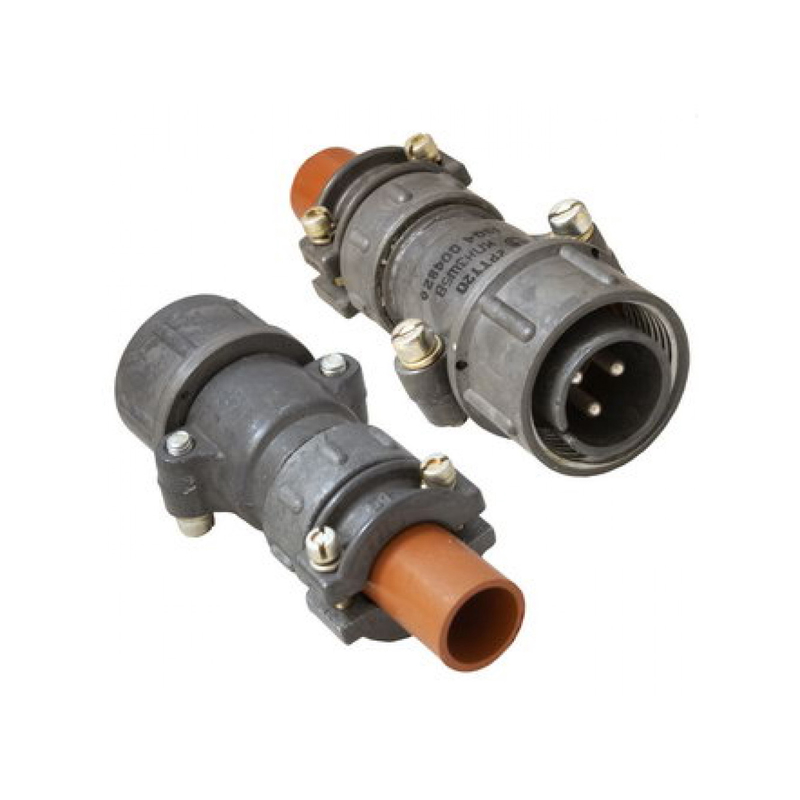

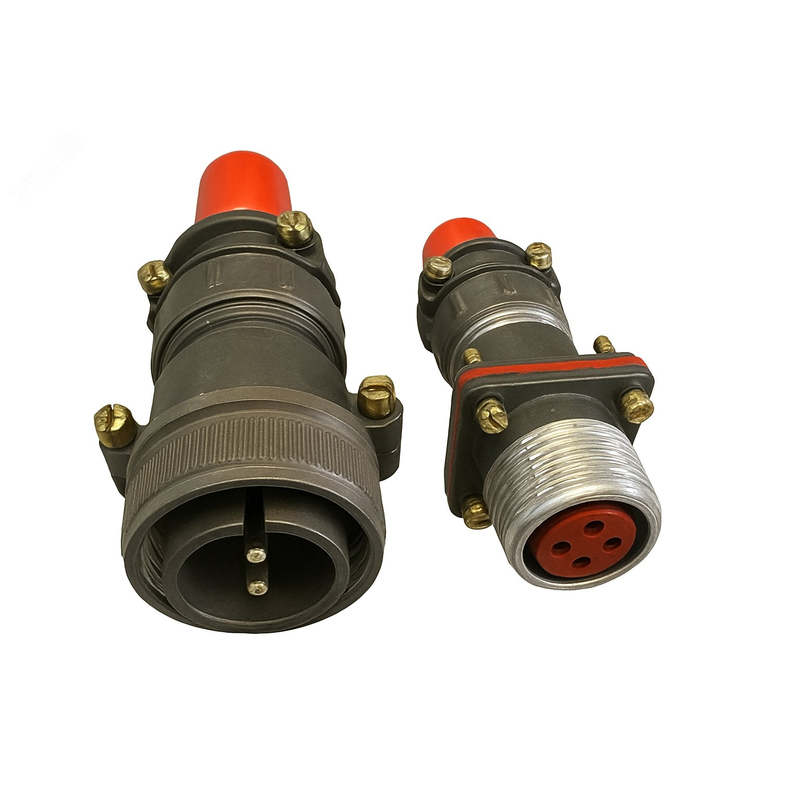

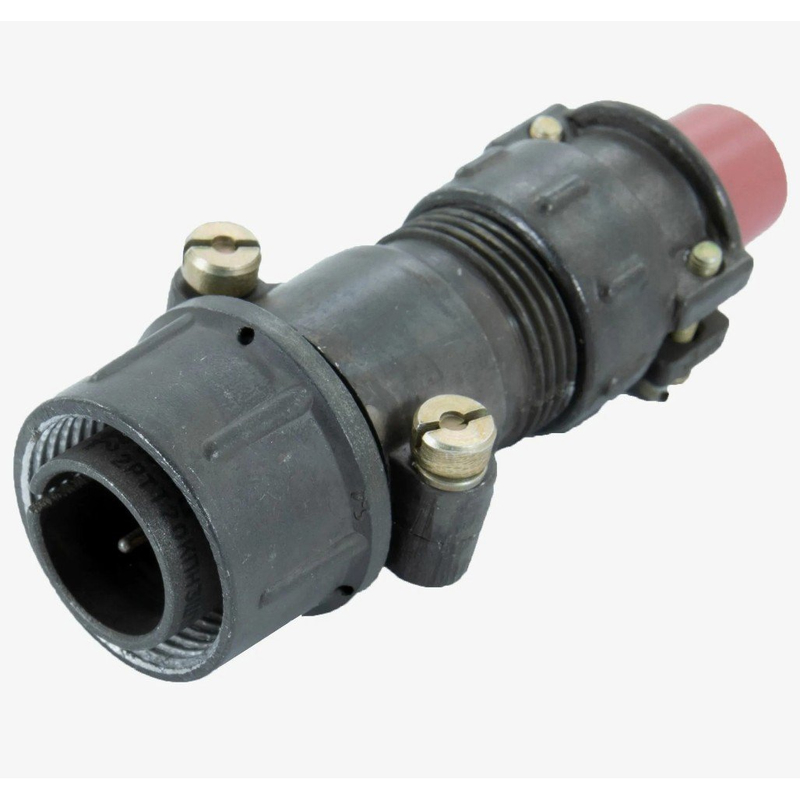

2РТТ20КПН3Ш5В — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РТТ, являющаяся заменой разъёма ШР20П3НГ7 (вилка кабельная, 3 контакта).

Назначение и область применения

Разъём предназначен для подключения и коммутации низкочастотных электрических цепей постоянного и переменного тока, в том числе в аппаратуре общего и промышленного назначения. Применяется в условиях вибраций и ударных нагрузок, в составе шкафов, блоков, стационарной и мобильной радио‑ и электроаппаратуры.

Расшифровка обозначения

• 2РТТ – серия: цилиндрический, теплостойкий, пылевлагозащищённый разъём нормальных габаритов.

• 20 – условный размер корпуса (соответствует «20‑му» типоразмеру, аналог ШР20).​

• К – кабельное исполнение (вилка для монтажа на кабель).

• П – прямой патрубок (выход кабеля по оси разъёма).

• Н – гайка для неэкранированного кабеля.

• 3 – количество контактов.

• Ш – часть соединителя: вилка (ответная часть — розетка «Г»).

• 5 – сочетание контактов: три контакта диаметром примерно 2,5 мм.​

• В – всеклиматическое исполнение.

Основные электрические характеристики

• Количество контактов: 3.

• Максимальное рабочее напряжение: до 700 В по постоянному току (амплитудное значение до 850 В).

• Номинальная/максимальная рабочая частота: до 3 МГц (низкочастотный разъём).

• Сопротивление контакта: порядка 1 мОм для контактов Ø2,5 мм.

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм (в зависимости от конкретных ТУ производителя).

Механика, климат, конструкция

• Тип соединения: резьбовое сочленение, одношпоночная поляризация корпусов.

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый, пылевлагозащищённый.

• Температурный диапазон эксплуатации: от −60 до +100 °C (перепады с перегревом контактов до примерно +180 °C).

• Вибрация: диапазон частот 1–1000 Гц, ускорение до 100 м/с² (10 g).​

• Удары: одиночные до 10000 м/с² (1000 g), многократные до 1500 м/с² (150 g).​

• Линейные нагрузки: до 2000 м/с² (200 g).​

• Минимальная наработка: не менее 1000 ч, число сочленений‑расчленений: не менее 500.

• Материал корпуса: металл; материал изолятора: карболит.​

• Покрытие контактов: серебрение.

Монтаж и совместимость с ШР20П3НГ7

• Способ монтажа проводников: объёмный монтаж пайкой к контактам вилки.
