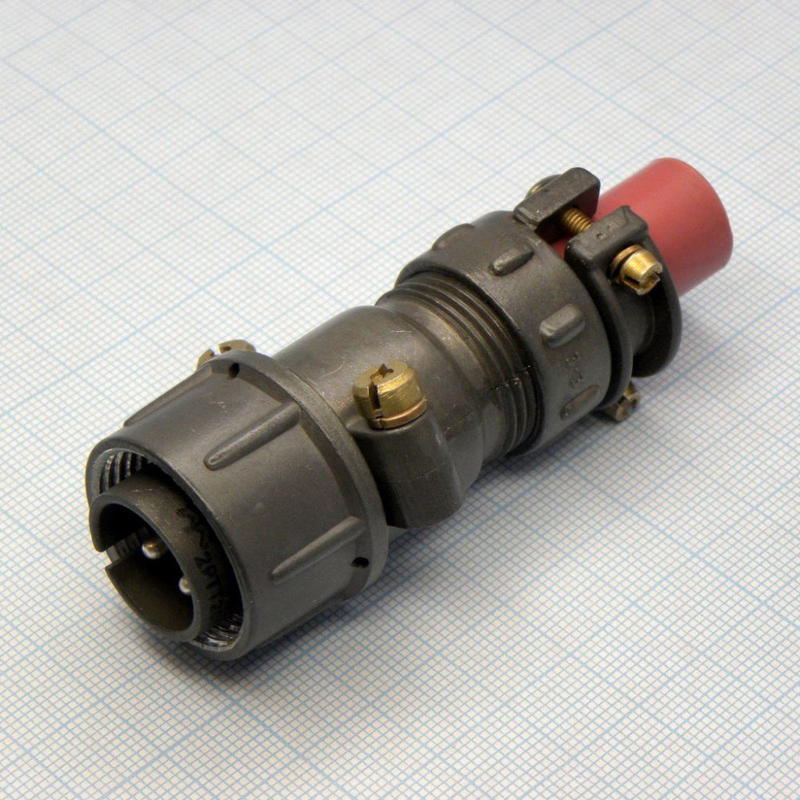

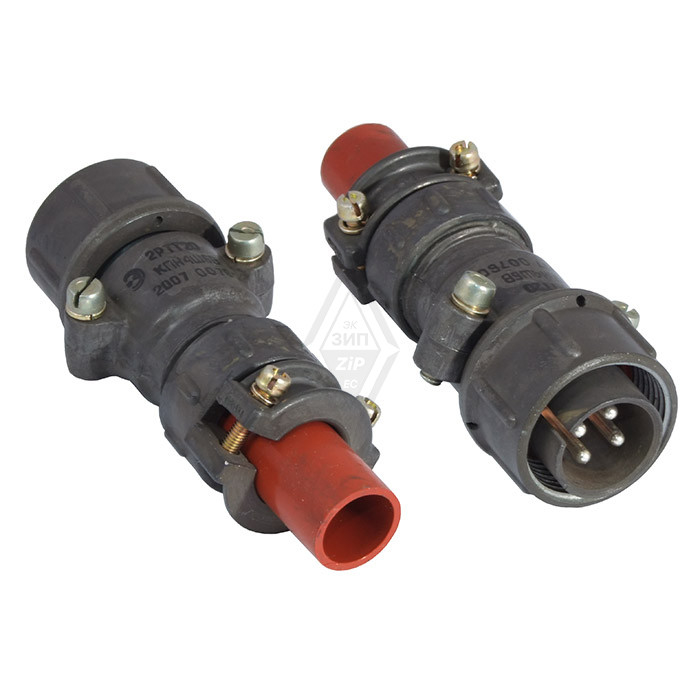

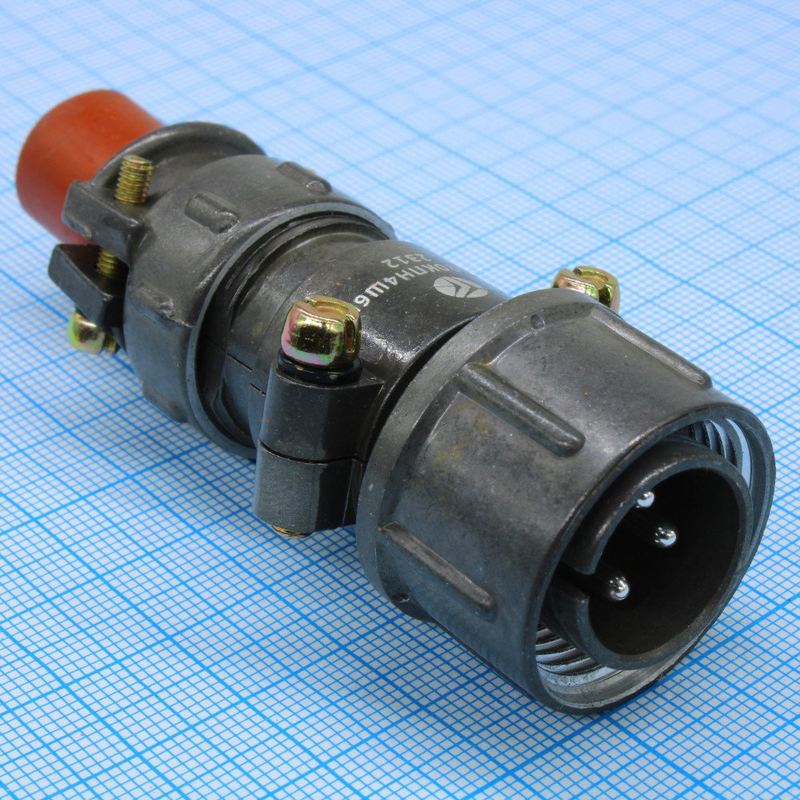

Вилка кабельная 2РТТ20КПН4Ш6В — это цилиндрический пылебрызгозащищённый низкочастотный электрический соединитель, выпускаемый заводом «Элекон» и предназначен для силовых и сигнальных цепей в радио‑ и электронной аппаратуре общего назначения. Ниже — краткий обзор по устройству, параметрам и применению.

Согласно принятым схемам, в обозначении 2РТТ20КПН4Ш6В можно выделить следующее:

• 2РТТ — соединитель пылебрызгозащищённый, цилиндрический, низкочастотный.

• 20 — условный размер корпуса.

• К — кабельный вид корпуса.

• П — прямой патрубок.

• Н — кольцевая гайка патрубка под неэкранированный кабель.

• 4 — количество контактов.

• Ш — вилка (штырьковая часть).

• 6 — сочетание контактов (4 штыря диаметром 2,5 мм).

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

• Контакты — штыревые, диаметр около 2,5 мм, материал контактов, как правило, латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление.

• Максимальное рабочее напряжение (амплитудное значение) обычно порядка 700–850 В в зависимости от источника и условий.

• Рабочий ток на контакт чаще указывают в диапазоне 25–35 А, что позволяет использовать разъём в силовых и силосигнальных цепях.

• Сопротивление электрического контакта не более примерно 1 мОм, сопротивление изоляции — не менее 1000 МОм (в нормальных условиях, в некоторых источниках до 5000 МОм).

• Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что исключает неверную сборку и обеспечивает надёжное фиксирование.

• Кабельная часть монтируется на кабель с резиновым кожухом или без него, поставляется с прямым патрубком и гайкой для неэкранированного кабеля.

• Разъём рассчитан на несколько сотен сочленений–расчленений (указывается порядка 500), а также на длительную эксплуатацию (минимальная наработка порядка 1000 ч).

• Интервал рабочих температур обычно от примерно –60 °C до +100 °C, что соответствует всеклиматическому исполнению.

2РТТ20КПН4Ш6В используют в радиотехнической, радиоэлектронной и электротехнической аппаратуре двойного назначения, в том числе в силовых цепях и цепях, работающих на постоянном и переменном токе частотой до сотен кГц. Благодаря пылебрызгозащищённому конструктиву и высокой устойчивости к механическим нагрузкам такие вилки применяют в условиях повышенной вибрации, ударов и жёсткого климатического режима.
