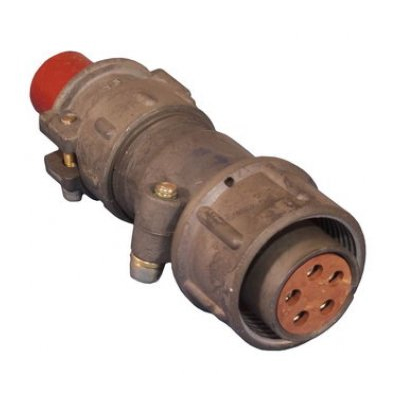

2РТТ20КПН5Г40В — это низкочастотный цилиндрический соединитель серии 2РТТ, выполненный по типу «розетка кабельная» с прямым патрубком для неэкранированного кабеля. Он относится к теплостойким, пылебрызгозащищённым разъёмам общего назначения, предназначенным для работы в радиотехнической и радиоэлектронной аппаратуре.

Разъём служит для соединения цепей постоянного и переменного тока частотой до порядка единиц мегагерц при напряжениях до 700 В (амплитудное значение около 850 В). Номинальный рабочий ток на один контакт обычно принимается порядка 25 А, что позволяет использовать соединитель в мощных, но не сверхтоковых цепях.

• Условное обозначение:

  • «2РТТ» — тип цилиндрический пылебрызгозащищённый разъём нормальных габаритов.

  • «20» — условный размер корпуса (один из стандартных габаритов ряда 2РТТ).

  • «КП» — кабельная розетка с прямым патрубком.

  • «Н5» — вариант контактной части (число и схема контактов).

  • «Г40» и «В» — исполнение под конкретный тип присоединения и всеклиматическое исполнение.

Соединитель имеет резьбовую фиксацию и предназначен для внутреннего объёмного монтажа, что повышает стойкость к вибрации и механическим нагрузкам.

Максимальное рабочее напряжение не превышает 700 В, а сопротивление изоляции в нормальных условиях обычно не менее 1000 МОм. Температурный диапазон по эксплуатации ориентировочно от примерно −60 до +100 °C, при смене температур — до порядка −60…+180 °C с учётом перегрева контактов, что делает разъём пригодным для достаточно жёстких климатических условий.

Такой разъём используется как соединитель общего назначения в радиотехнической и радиоэлектронной аппаратуре, в том числе в промышленных и военных изделиях, где требуется пылебрызгозащита, теплостойкость и устойчивость к механическим нагрузкам. Он применяется в цепях питания и сигнальных линиях, где допустимы токи до 25 А на контакт и напряжения до 700 В.
