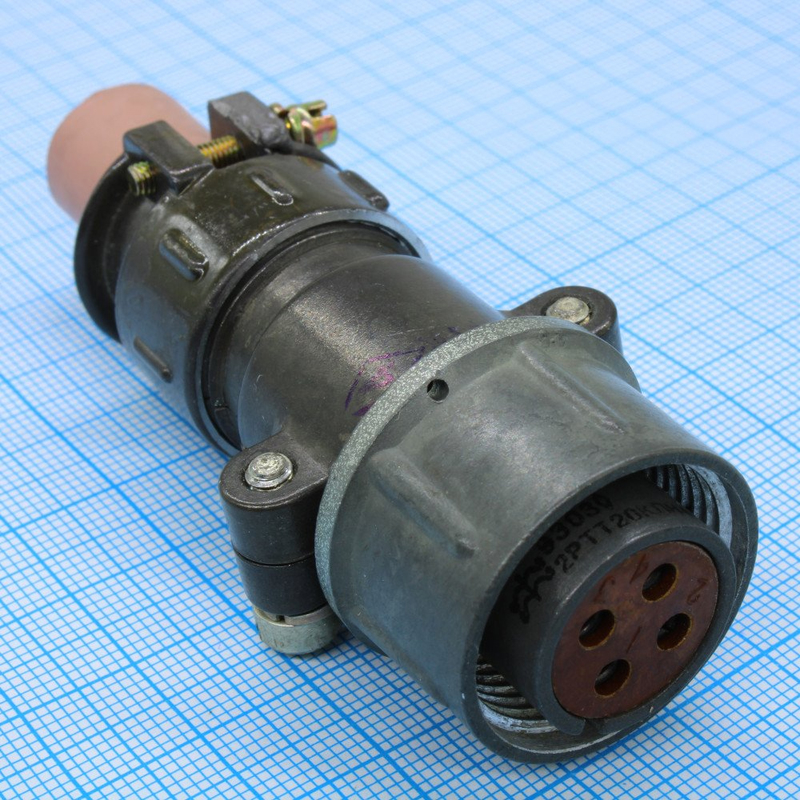

2РТТ20КПН5Г7В «Элекон» — это пылебрызгозащищённый низкочастотный цилиндрический соединитель всеклиматического исполнения, выпускаемый АО «Завод Элекон». Назначение — надёжное соединение цепей постоянного и переменного тока (частотой до 3 МГц) в приборных и кабельных монтажах.

• Предназначен для внутреннего монтажа в условиях от -60 до +100 °C, в том числе в тропических и общих климатических условиях.

• Используется в электронной аппаратуре, измерительных приборах, РЭС и других устройствах, где требуется надёжное пылебрызгозащищённое соединение.

• 2РТТ — тип соединителя: низкочастотный цилиндрический пылебрызгозащищённый.

• 20 — условный размер корпуса.

• К — кабельный корпус (может быть приборный или кабельный вариант).

• П — прямой патрубок.

• Н — гайка под неэкранированный кабель (в других модификациях бывает «Э» для экранированного).

• 5 — количество контактов.

• Г — розетка («Ш» обозначает вилку).

• 7 — номер сочетания контактов (конкретная схема расположения «папа–мама»).

• В — всеклиматическое исполнение.

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В постоянного и переменного тока.

• Рабочий ток на контакт — обычно от 20 до 200 А в зависимости от конкретной модификации и условий эксплуатации.

• Рабочий диапазон температур среды — от -60 °C до +100 °C.

• Сопротивление изоляции контактов — не менее 1000 МОм (в ряде источников до 5000 МОм).

• Покрытие контактов — серебро, что обеспечивает хорошие токопроводящие и коррозионностойкие свойства.

• Соединитель состоит из вилки и розетки, с резьбовым соединением и одношпоночной поляризацией корпусов для правильной ориентации.

• Кабельная часть поставляется с прямым патрубком и гайкой для неэкранированного кабеля; патрубок может быть с резиновыми кожухами или без них.

• Монтаж — пайка или объемный монтаж на кабеле, внутренний монтаж в корпусах приборов.
