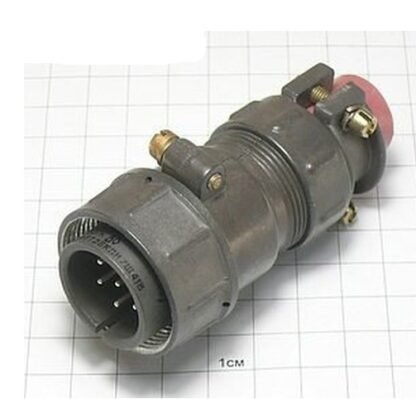

Соединитель 2РТТ20КПН5Г7В производства Каскад (приёмка «ОТК») относится к низкочастотным цилиндрическим разъёмам серии 2РТТ и предназначен для подключения силовых и сигнальных цепей в условиях повышенных механических нагрузок и широкого температурного диапазона. Это пылебрызгозащищённый, теплостойкий и всеклиматический соединитель с ручным соединением и резьбовой фиксацией положения.

Разъём 2РТТ20КПН5Г7В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие соединители применяют в промышленной аппаратуре, транспортных средствах, электронных блоках и других устройствах, где требуется надёжный контакт при вибрациях, ударах и перепадах температуры.

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от условий и источника.

• Максимальный ток на один контакт — порядка 20 А, при этом серия 2РТТ допускает токи до 200 А на контакт при соответствующем типоисполнении.

• Сопротивление контакта — не более десятков–сотен микромоом в зависимости от диаметра контакта (например, при контакте Ø9 мм не более 0,15 мОм).

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

• Тип корпуса: цилиндрический, условный размер 20 (серия 2РТТ, 20‑й размер).

• Конструктив: негерметичный, теплостойкий, тропикоустойчивый, с резьбовой фиксацией и пылебрызгозащитой.

• Исполнение: может выпускаться как кабельный (вилка или розетка на кабель), так и приборный вариант, в зависимости от обозначения конкретной модификации.

• Температурный диапазон: от −60 °C до +100 °C, что делает разъём пригодным для всеклиматического применения.

• Вибрация: диапазон частот 1–5000 Гц, максимально допустимое ускорение до 300 м/с² (примерно 30g).

• Ударные нагрузки: одиночные удары до ~10000 м/с² (1000g), многократные удары до 1500 м/с² (150g).

• Пониженное давление: до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па (единиц порядка 10⁻⁶ мм рт. ст.), что соответствует заданным условиям вакуума.

• Количество циклов сочленения–расчленения — не менее 500.

• Минимальная наработка разъёма — порядка 1000 часов.

• Минимальный срок сохраняемости — не менее 15 лет, за счёт теплостойких и тропикоустойчивых материалов.
