Разъем 2РТТ20КПН5Ш40В «Элекон» — это цилиндрический низкочастотный пылебрызгозащищенный кабельный соединитель ручного соединения, выполненный в стандартной серии 2РТТ.

Разъем предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Обычно применяется в промышленной и военной электронике, в условиях воздействия пыли, брызг, перепадов температур и вибрационных нагрузок.

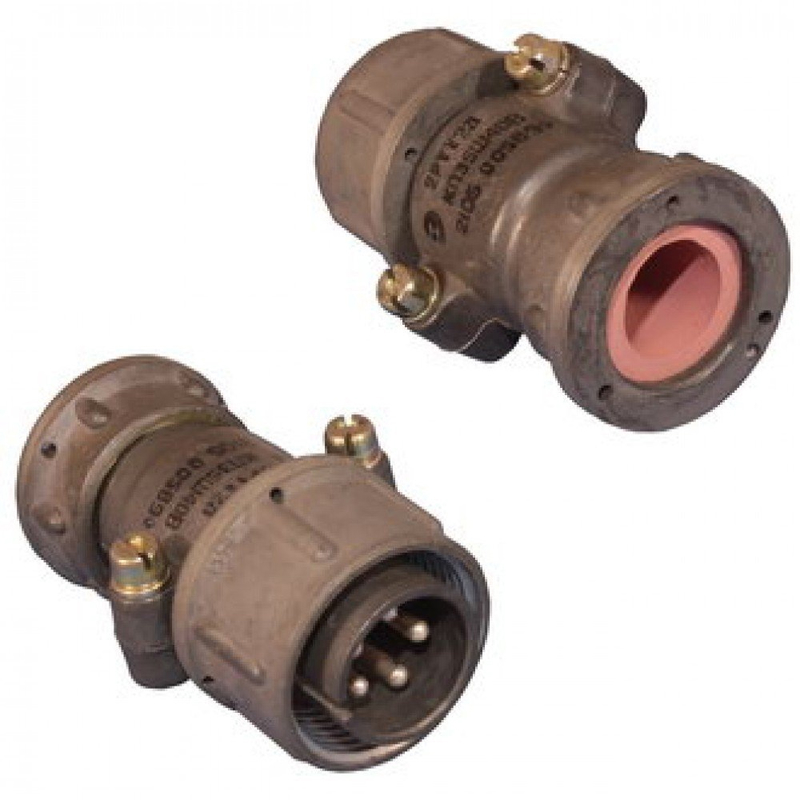

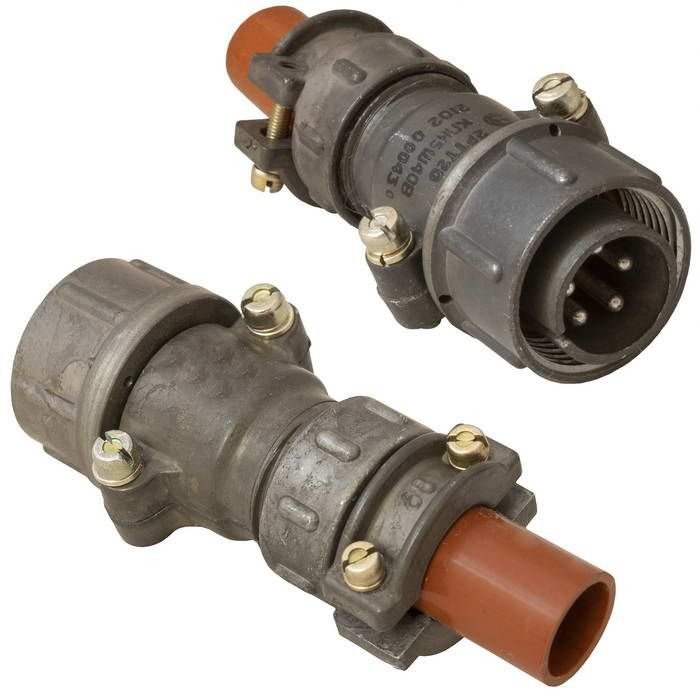

Это вилка 2РТТ20КПН5Ш40В: пылебрызгозащищенный, негерметичный, всеклиматический цилиндрический соединитель нормальных габаритов с резьбовой фиксацией штопорного типа. Корпус имеет условный размер 20, соединитель выполнен под кабельный монтаж (вилка кабельная), патрубок без резиновых кожухов и втулок.

• Количество контактов: 5 шт., диаметр контакта 2,5 мм.

• Допустимый рабочий ток на один контакт: не более 25 А, суммарная токовая нагрузка на разъем — до 125 А.

• Максимальное рабочее напряжение постоянного тока не более 700 В, амплитудное значение переменного напряжения — 850 В.

• Сопротивление контакта не более 1 мОм, сопротивление изоляции в нормальных климатических условиях не менее 1000 МОм.

• Климатическое исполнение: всеклиматическое (В), разъем рассчитан на работу в условиях от минус 60 °C до +100…+180 °C (с учетом перегрева контактов).

• Устойчив к повышенной относительной влажности до 98% при температуре +40 °C и к пониженному атмосферному давлению (вплоть до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па).

• Механическая прочность: количество сочленений–расчленений не менее 500, минимальная наработка порядка 1000 часов.

Условное обозначение «5» в наименовании указывает, как правило, на серию/модификацию производителя «Элекон» и соответствует стандартной конструкции 2РТТ20 с пятью серебряными контактами, кабельным присоединением и пылебрызгозащитным исполнением. Такие разъемы используются как взаимозаменяемые с аналогичными изделиями других производителей серии 2РТТ при соблюдении системы допусков и посадок.
