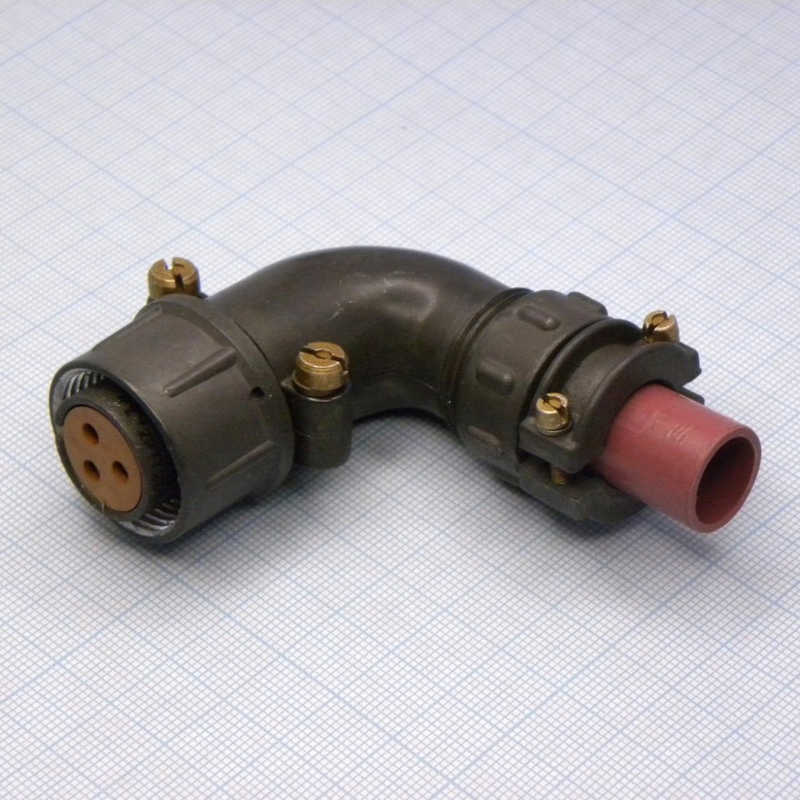

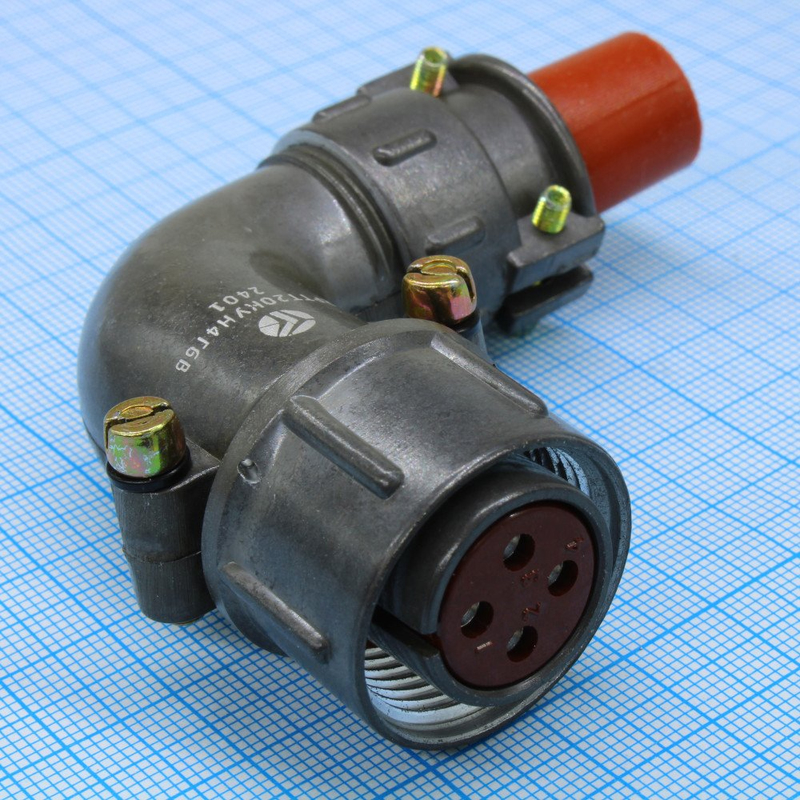

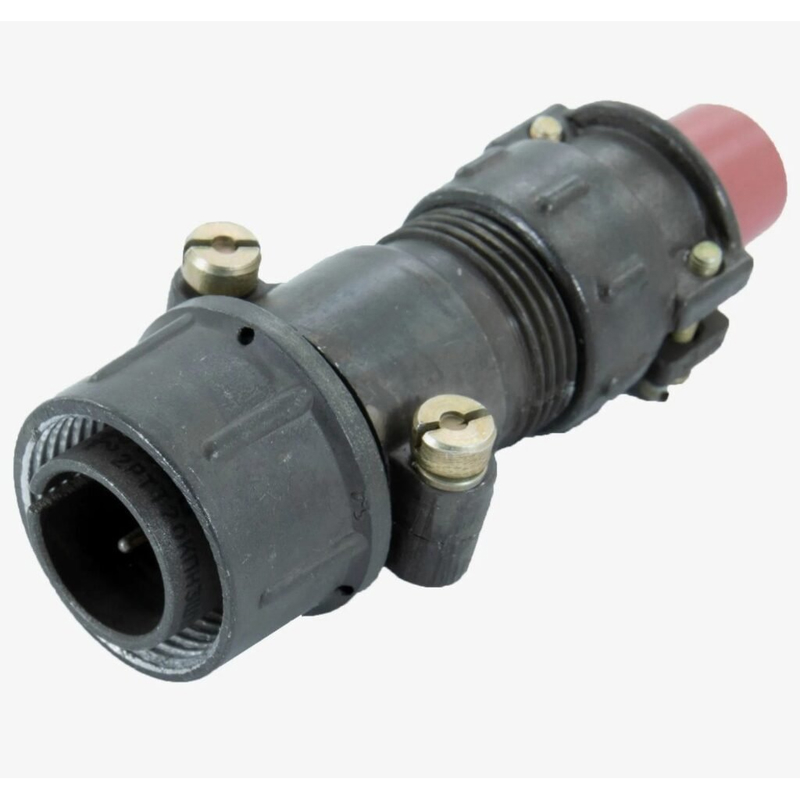

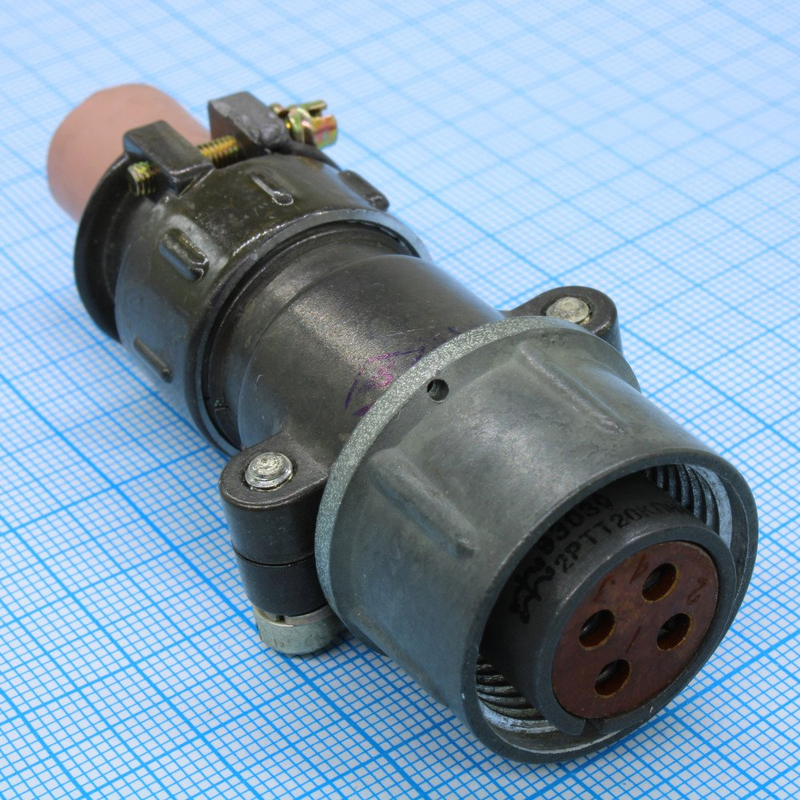

2РТТ20КУН3ШВ — это цилиндрический низкочастотный электрический соединитель (разъём) серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

• Подходит для цепей постоянного и переменного тока частотой до примерно 3 МГц, с рабочим напряжением до порядка сотен вольт (типовые 2РТТ — до 700–850 В по амплитуде). +3

• Применяется там, где требуется надёжное разъёмное соединение: аппаратура связи, промышленная автоматика, измерительная техника.

Расшифровка обозначения

Обозначение 2РТТ20КУН3ШВ составное.

• «2РТТ» — тип соединителя, низкочастотный цилиндрический, негерметичный, теплостойкий, всеклиматического исполнения.​

• «20» — условный размер корпуса (габарит/диаметр корпуса).

• «К» — вид корпуса: кабельный (для монтажа на кабель, а не на панель).

• «У» — вид патрубка: угловой патрубок под кабель.

• «Н» — наличие гайки/элементов для монтажа неэкранированным кабелем (характерный индекс для кабельных исполнений серии).

• «3» — количество силовых контактов (3 контакта).​

• «Ш» — тип контактов: штыревые (это «вилка» по контактам, хотя корпус кабельный).

• «В» — всеклиматическое исполнение (допускается эксплуатация в широком диапазоне температур и климатических факторов).

Основные электрические и климатические характеристики (типовые для 2РТТ20)

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В, в зависимости от конкретного типономинала. +3

• Частота — до 3 МГц (низкочастотный диапазон).

• Сопротивление изоляции в нормальных условиях — порядка не менее 1000–5000 МОм (для разных описаний серии 2РТТ приводятся такие значения).

• Рабочая температура окружающей среды — от примерно −60 до +100 °C.

• Допускается работа при пониженном атмосферном давлении (до 1,3·10⁻⁴ Па / 10⁻⁶ мм рт. ст.) и высокой влажности (до 98% при +40 °C — для серии 2РТТ в целом).

Пример: такой разъём можно использовать для трёхфазной цепи питания или для трёх проводников сигнальной/управляющей линии, где важны механическая прочность, виброустойчивость и климатическая стойкость. +3

Механические и эксплуатационные характеристики

• Устойчивость к вибрации: синусоидальная вибрация в диапазоне примерно 1–1000 Гц (для части описаний — до 5000 Гц) с ускорениями до десятков g.

• Устойчивость к ударам: одиночные удары до 1000 g, многократные до 150 g (типовые параметры для серии 2РТТ).

• Минимальная наработка — не менее 1000 часов при числе сочленений/рассочленений до 500 циклов.

• Срок сохраняемости — до 15 лет.
