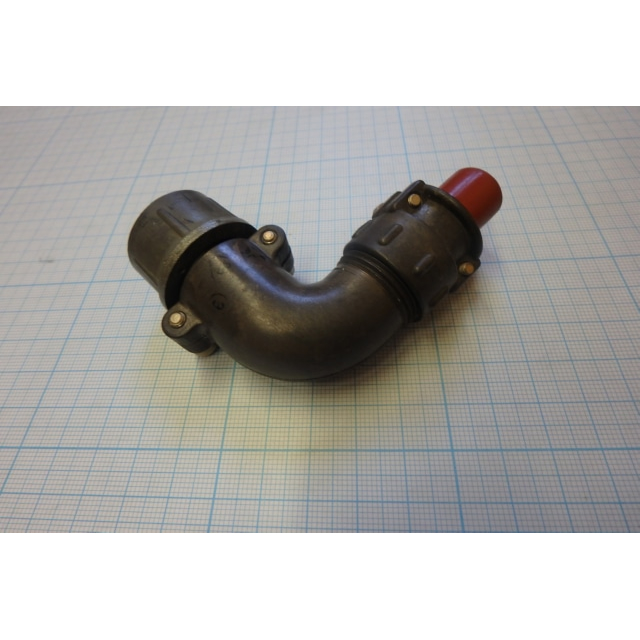

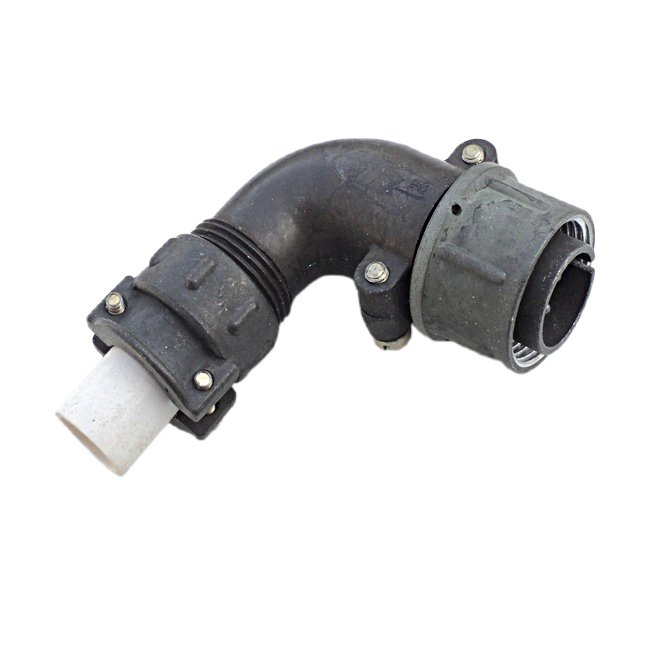

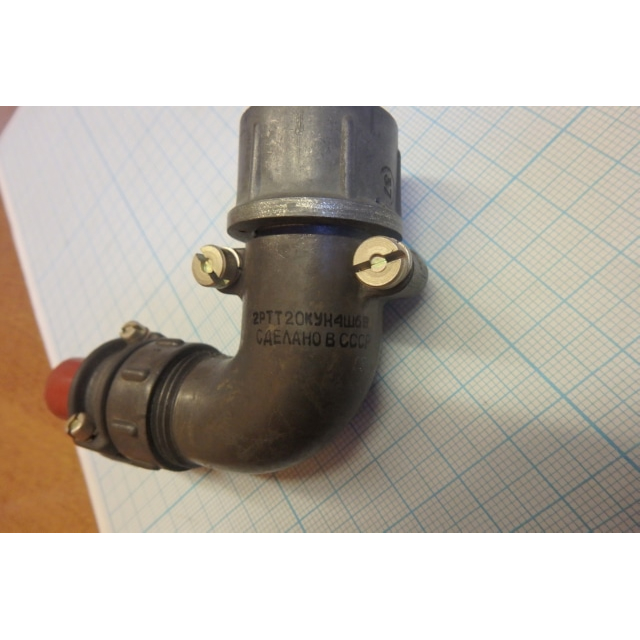

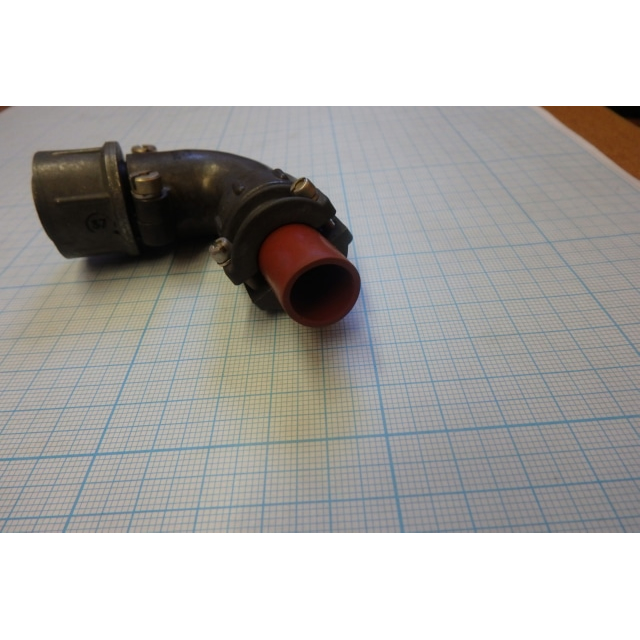

Соединитель 2РТТ20КУН4Ш6В производства АО «Элекон» относится к серии брызгопылезащищенных цилиндрических низкочастотных разъемов 2РТТ общего применения. Ниже — краткое описание по ключевым параметрам, без указания цен.

Разъемы 2РТТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с амплитудным напряжением до 850 В. Они применяются в радиотехнической и радиоэлектронной аппаратуре, в том числе в составе всеклиматического оборудования, предназначенного для эксплуатации в различных климатических условиях.

• 2РТТ — серия цилиндрических брызгопылезащищенных низкочастотных разъемов.

• 20 — типоразмер (диаметр корпуса, «семейство» контактов).

• К — кабельный разъем (вилка или розетка).

• У — угловой патрубок (кожух) для кабеля.

• Н — монтаж на неэкранированный кабель.

• 4 — количество контактов.

• Ш — вилка («Г» обычно обозначает розетку).

• 6 — вариант сочетания контактов (раскладка по гнездам/штырям).

• В — всеклиматическое исполнение.

Разъем выполнен в металлическом корпусе, изолятор изготавливается из карболита или аналогичного термореактивного материала. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Для типоразмера 20 характерны:

• Рабочий ток на контакт до порядка 20–25 А (в зависимости от конкретного исполнения и варианта контактов).

• Максимальное рабочее напряжение до 700–850 В (амплитудное значение) в зависимости от ТУ и условий эксплуатации.

• Сопротивление контакта — единицы–десятки мОм.

Обозначение «ОТК» в справочных данных обычно означает, что изделие принято только отделом технического контроля (в отличие от более полной приёмки «ВП», «ОСМ» и т.п.), то есть отсутствует повторная приёмка или приёмка представителя заказчика. Такие изделия могут выпускаться в виде «запасных» партий или старых приёмок, пригодных для использования в аппаратуре, не требующей подтверждённой и расширенной приёмочной документации.
