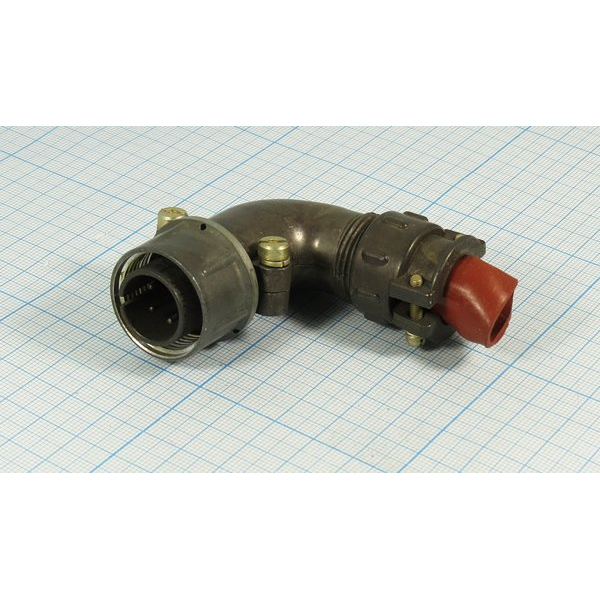

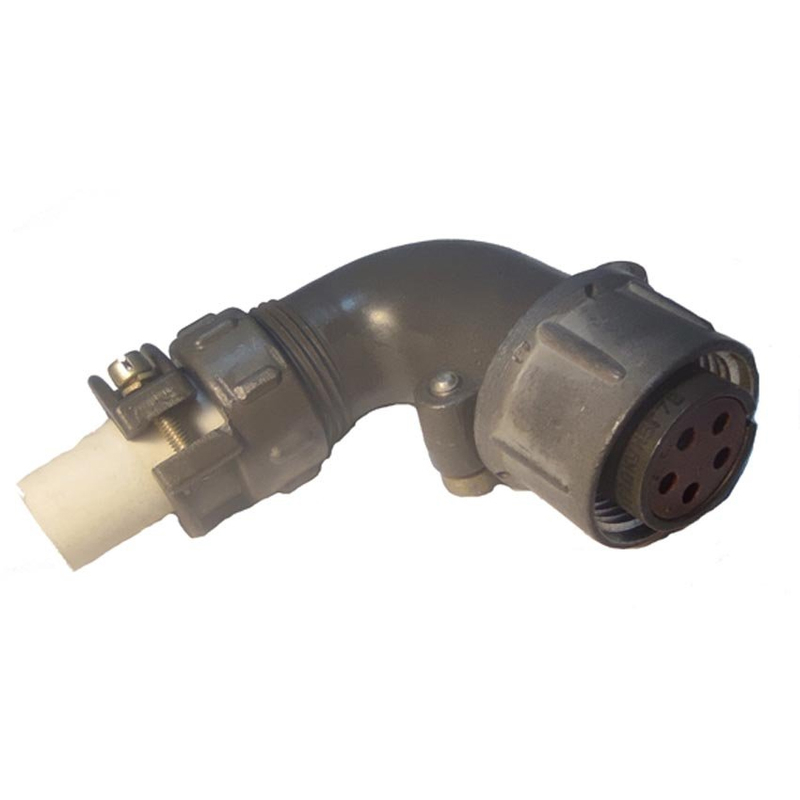

2РТТ20КУН5Ш7В — это вилка кабельная угловая низкочастотного цилиндрического соединителя серии 2РТТ, произведённая заводом « Элекон» (маркировка «5» указывает на вид приемки или год 2015).

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Исполнение: Негерметичный, теплостойкий, тропикоустойчивый, всеклиматический (В).
• Фиксация: Резьбовая.
• Поляризация: Одношпоночная.
• Покрытие контактов: Серебро.
• Монтаж: Пайкой, возможен с экранированным или неэкранированным кабелем.
• Рабочее напряжение: До 700 В (амплитудное значение).
• Рабочий ток на контакт: До 10 А (зависит от типоразмера контакта).
• Сопротивление контактов: Не более 2.5 мОм (для контактов с серебряным покрытием).
• Сопротивление изоляции: Не менее 5000 МОм.
• Диапазон рабочих температур: От -60°C до +125°C.
• Количество сочленений-расчленений: Не менее 500 циклов.
• Устойчивость к внешним воздействующим факторам:
  • Вибрации: До 5000 Гц с ускорением до 200 м/с².
  • Ударные нагрузки: До 1000 м/с².
  • Атмосферное давление: От 0.67 кПа (пониженное) до 297 кПа.
  • Повышенная влажность: До 98% при температуре до +35°C.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 20 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н (или аналог) — монтажные особенности.

• 5 — вид приемки ( завод « Элекон», 2015 г.).

• Ш — возможно, экранированный вариант.

• 7 — количество контактов.

• В — всеклиматическое исполнение. ​

Применение

Соединители серии 2РТТ предназначены для надёжного соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц в широком спектре радиоэлектронной и радиотехнической аппаратуры. Благодаря своим высоким эксплуатационным характеристикам, таким как теплостойкость, тропикоустойчивость, всеклиматическое исполнение и устойчивость к внешним воздействующим факторам, они широко применяются в:

• Авиационной и космической технике (бортпроводка, приборное оборудование).
• Военной аппаратуре и оборудовании специального назначения (системы управления, навигации, связи).
• Промышленном оборудовании, требующем надёжности и долговечности в сложных условиях эксплуатации.
• Медицинской технике.
• Контрольно-измерительной аппаратуре.
• Системах связи и телекоммуникаций.

Особенно подходят для эксплуатации в условиях значительных перепадов температур, повышенной влажности, пониженного атмосферного давления, а также при высоких вибрационных и ударных нагрузках.
