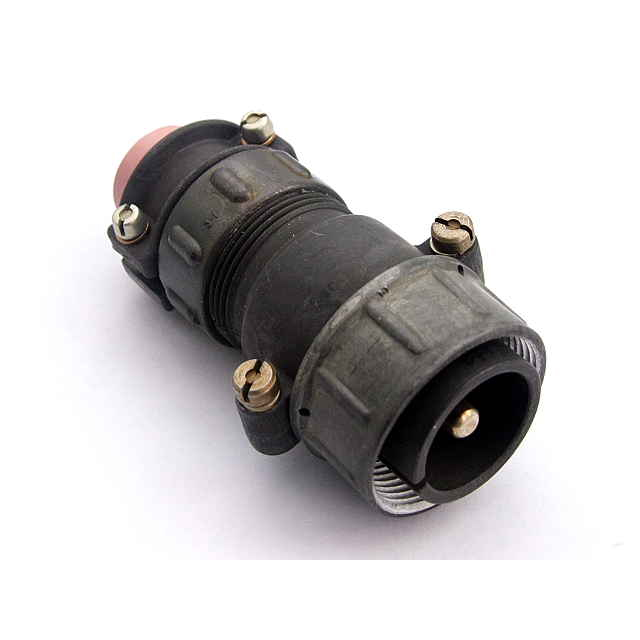

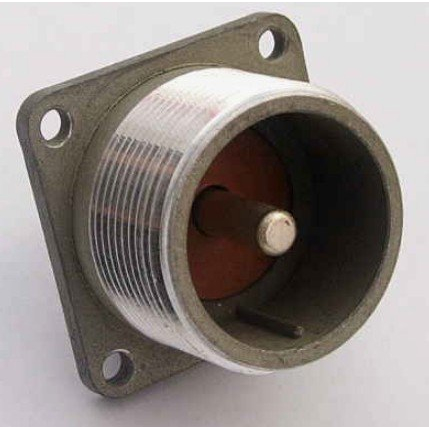

2РТТ28Б1Ш8В — это низкочастотный цилиндрический электрический разъём‑вилка серии 2РТТ, рассчитанный на монтаж в блоки и приборы. Он относится к типу соединителей для рабочих цепей постоянного и переменного тока и используется в промышленной и радиоэлектронной аппаратуре.

Расшифровка обозначения

• 2РТТ — тип соединителя, низкочастотный цилиндрический, теплостойкий, тропикоустойчивый.

• 28 — условный размер корпуса разъёма.

• Б — вид корпуса «блочный» (механизм крепится на блоке/приборе).

• 1Ш8 — вилка с одним штыревым контактом, сочетание контактов «8» (один контакт диаметром около 5,5 мм).

• В — всеклиматическое исполнение, допускающее работу в широком диапазоне режимов.

Основные технические параметры

• Назначение: соединение цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

• Количество контактов: 1 штыревой контакт.

• Максимальный ток через одиночный контакт — до порядка 100 А (в зависимости от конкретных ТУ и условий эксплуатации).​

• Сопротивление изоляции в нормальных условиях не менее порядка 5000 МОм.

Конструкция и особенности

• Корпус — металлический, без патрубка; изолятор, как правило, выполнен из материала типа карболит или аналогичного термостойкого диэлектрика.

• Способ сочленения с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает надёжную фиксацию и защиту от неправильного включения.

• Разъём рассчитан на внутренний монтаж (объёмный монтаж, пайка проводов), предназначен для работы в герметизированных или защищённых блоках, допускает использование с экранированными и неэкранированными кабелями.

Условия эксплуатации

• Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °С, что соответствует всеклиматическому исполнению.

• Соединитель устойчив к воздействию вибрации и ударов, количество гарантированных циклов сочленения‑расчленения — не менее нескол
