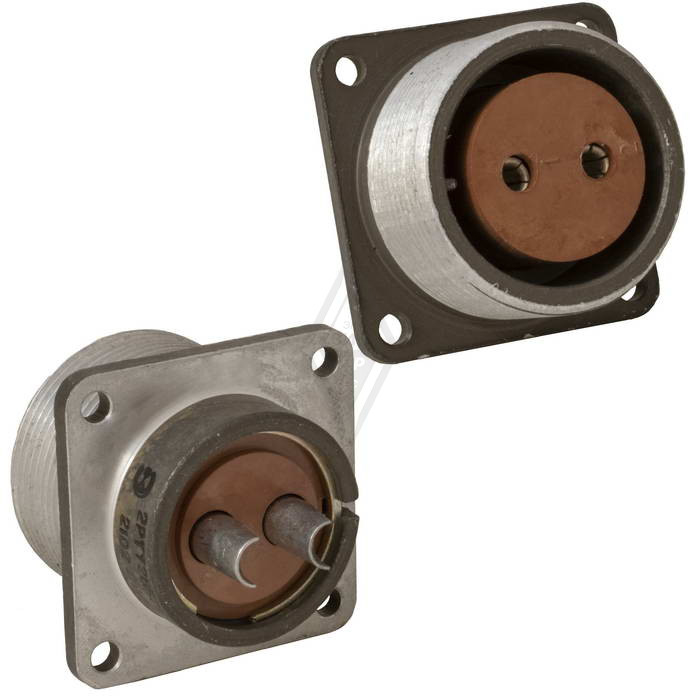

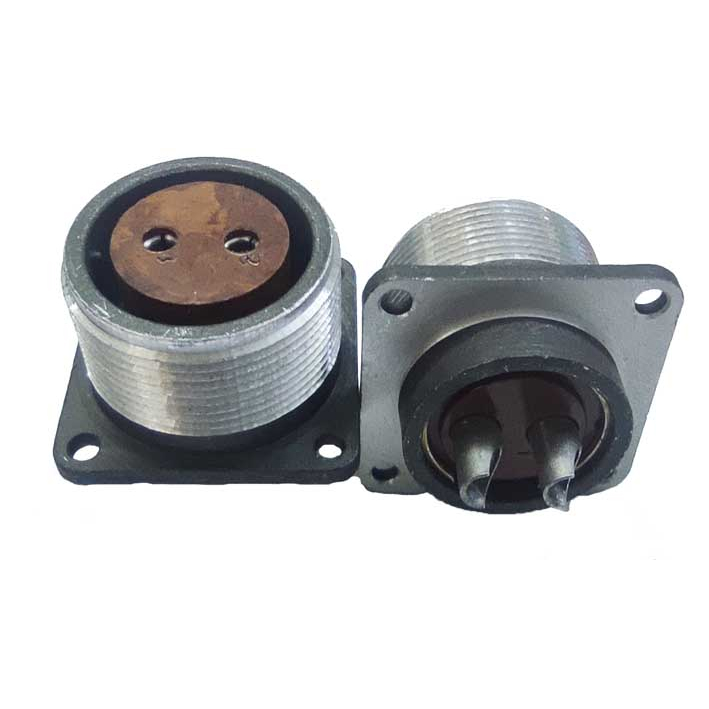

2РТТ28Б2Г9В — это низкочастотный цилиндрический соединитель пылебрызгозащищённого типа, выпускаемый заводом « Элекон». Он представляет собой розетку блочную без патрубка с резьбовой фиксацией, предназначенную для внутреннего объёмного монтажа пайкой.

Общие сведения

Соединитель серии 2РТТ имеет всеклиматическое исполнение (буква «В») и условный размер корпуса 28. Производитель — АО « завод Элекон», информация о специальном исполнении 2015 г. («5») в доступных источниках не указана.

Расшифровка обозначения

• 2РТТ — тип: пылебрызгозащищённый соединитель.

• 28 — условный размер корпуса.

• Б — блочный корпус.

• 2 — количество контактов.

• Г — розетка.

• 9 — сочетание контактов (условное число).

• В — всеклиматическое исполнение.

Основные характеристики

• Тип соединителя: Низкочастотный, цилиндрический, пылебрызгозащищённый.
• Тип корпуса: Блочная розетка, предназначенная для монтажа на панель или корпус оборудования.
• Фиксация: Резьбовая, обеспечивающая надёжное и виброустойчивое соединение.
• Монтаж: Внутренний объёмный, с присоединением проводников пайкой.
• Количество контактов: 2.
• Номинальный ток на контакт: До 35 А (типовое значение для контактов такого типоразмера в серии 2РТТ).
• Рабочее напряжение: До 700 В (в зависимости от условий эксплуатации).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Диапазон рабочих температур: От -60°C до +100°C (для всеклиматического исполнения «В»).
• Степень защиты: Соответствует требованиям пылебрызгозащищённости (обычно IP54 в сочленённом состоянии).

Применение

Соединители серии 2РТТ, включая модель 2РТТ28Б2Г9В, благодаря своим характеристикам надёжности и защиты от внешних воздействий, широко используются в различных отраслях:

• Военная и специальная техника: В системах связи, управления и электропитания, где требуется высокая надёжность в тяжёлых условиях.
• Промышленное оборудование: Для подключения датчиков, исполнительных механизмов, блоков питания в автоматизированных системах и на производственных линиях.
• Железнодорожный и автомобильный транспорт: В электрооборудовании подвижного состава и наземной инфраструктуры.
• Авиационная и космическая техника: В бортовых системах, требующих стойкости к вибрациям и перепадам температур.
• Контрольно-измерительная аппаратура: Для надёжного соединения различных модулей и блоков.
• Морская техника: В системах, эксплуатируемых в условиях повышенной влажности и агрессивных сред.
