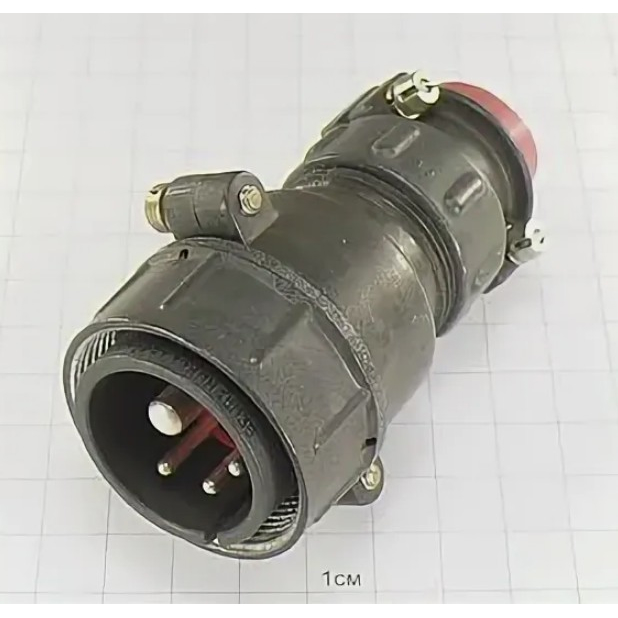

Соединитель 2РТТ32Б‑4Г‑13В — это пылебрызгозащищённый цилиндрический низкочастотный разъём, предназначенный для электрических цепей постоянного и переменного тока (частота до 3 МГц) в условиях жёсткой внешней нагрузки и изменяющегося климата.

Назначение и конструкция

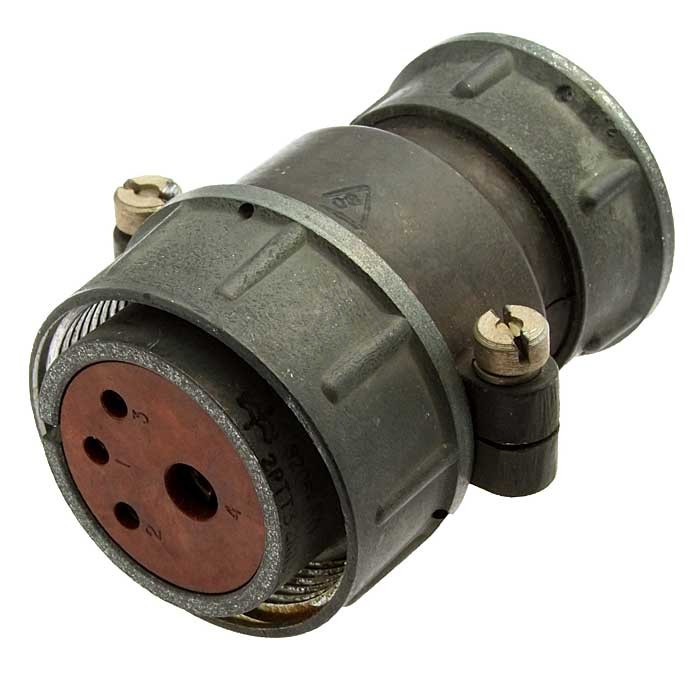

Этот разъём применяется для монтажа внутри приборов и оборудования (блочная версия без патрубка), обеспечивает надёжное сочленение кабелей и модулей в электронных системах, где важны вибро‑ и ударостойкость. Соединитель состоит из двух механически совместимых частей: вилки и розетки; в данном случае 2РТТ32Б‑4Г‑13В — это розетка блочная (приборная).

Контакты и электрические параметры

В разъёме 4 контакта: три диаметром 2,5 мм и один — 5,5 мм; покрытие контактов серебром обеспечивает низкое переходное сопротивление и устойчивость к окислению.​

• Максимальное токовое нагружение по одиночному контакту — до примерно 35 А (для 2,5 мм) и 100 А (для 5,5 мм), суммарная нагрузка по разъёму — до 175 А.​

• Максимальное амплитудное напряжение цепи — до 850 В, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.​

Условия эксплуатации и нагрузки

Разъём выполнен во всеклиматическом исполнении (код «В»), предназначен для работы в широком диапазоне температур и внешних воздействий.​

• Допустимая повышенная рабочая температура среды — до +100 °C.​

• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 10 000 м/с² и многократные удары до 1500 м/с², а также пониженное давление до примерно 1,3·10⁻⁴ Па.​

Прочие особенности

• Механизм сочленения — резьбовое, поляризация корпусов — одношпоночная, что исключает ошибочное подключение.​

• Разъём 2РТТ32 по своим посадочным размерам и типоразмерам совместим с рядом других соединителей (например, серии ШР и 2РТ‑А), что упрощает их взаимозаменяемость при монтаже.
