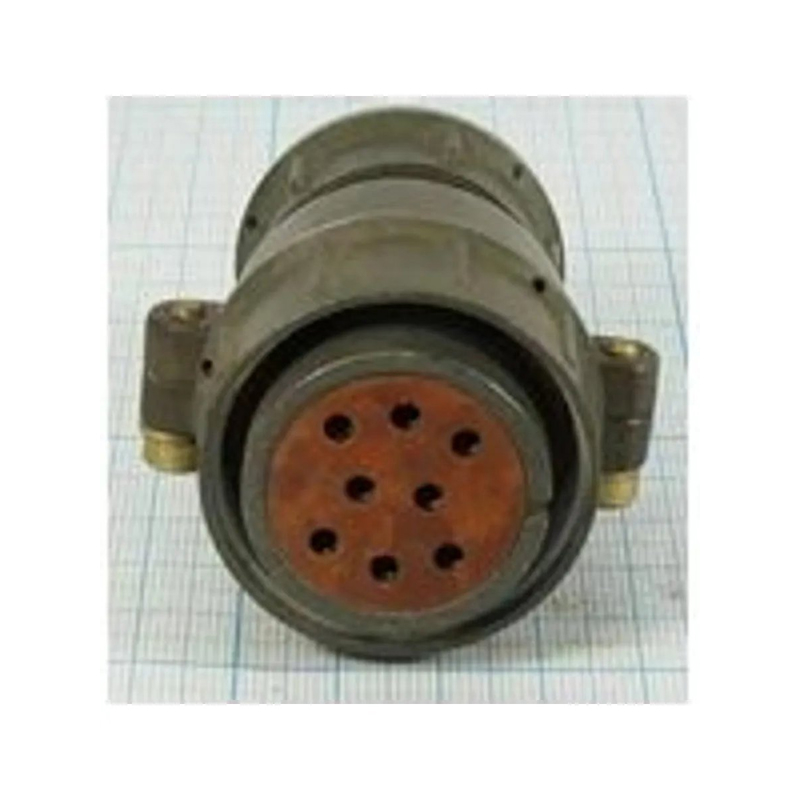

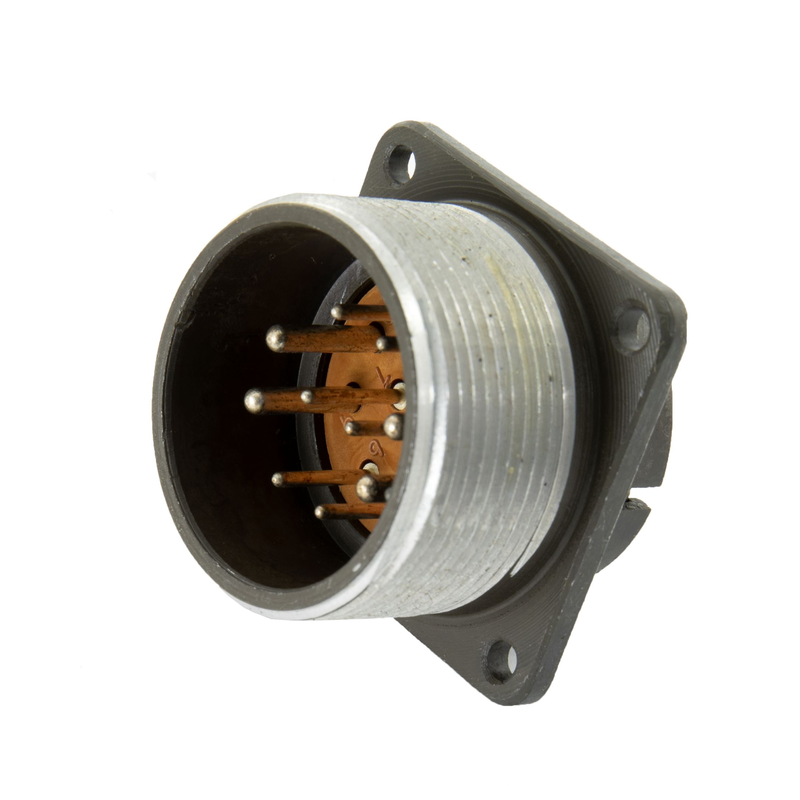

2РТТ32Б-8Г-14В — это цилиндрический низкочастотный электрический соединитель (розетка блочная/приборная) серии 2РТТ всеклиматического исполнения.

Назначение и серия

• Относится к серии соединителей 2РТТ, предназначенных для работы в цепях низкой частоты в аппаратуре общего и специального назначения.

• Применяется как блочная или приборная розетка для установки на панель устройства, работает в паре с кабельными вилками 2РТ-А, ШР и аналогичными.​

Расшифровка обозначения

• «2РТТ» — серия цилиндрических низкочастотных разъёмов (негерметичных, теплостойких, тропикоустойчивых).

• «32» — условный размер корпуса (диаметр фланца/габариты корпуса 32-й размер).

• «Б» — вид корпуса: приборный, для панели/блочной установки.​

• «8Г» — восемь контактов типа «гнездо» (розетка), круглые контакты Ø 2,5 мм.

• «14» — сочетание контактов: конфигурация контактного поля «14» с 8 контактами Ø 2,5 мм.

• «В» — всеклиматическое исполнение, пригодно для эксплуатации в широком диапазоне климатических условий.

Электрические характеристики

• Количество контактов: 8 штук, диаметр контакта около 2,5 мм.

• Максимальный рабочий ток на один контакт: до 35 А, суммарный ток на разъём: до 175 А.

• Контактное сопротивление: не более 1 мОм для контактов этого диаметра.

• Рабочее (амплитудное) напряжение цепи: до 850 В.

• Сопротивление изоляции: в нормальных условиях не менее 5000 МОм (для серии 2РТТ; для конкретной позиции в части каталогов указывается ≥1000 МОм).

Механика и конструкция

• Тип соединителя: цилиндрический низкочастотный, негерметичный, с резьбовым способом сочленения.

• Метод сочленения: резьбовой, накидная гайка с резьбой М36×1,5.​

• Метод монтажа: механический — на панель, электрический — пайка проводников к контактам.

• Контакты извлекаемые, тип контактов — гнездо, форма — круглые.​

• Поляризация корпуса одношпоночная (ключ для защиты от ошибочного соединения).​

Материалы и габариты

• Корпус: алюминиевый сплав (например, А-22) с оксидированным покрытием, цвет корпуса серый.​

• Изолятор: карболит, как правило коричневого цвета.​

• Контакты: латунь с серебряным покрытием (Ag).​

• Масса изделия порядка 65 г.​

• Габариты: около 40×40×42 мм, расстояние между монтажными отверстиями — 32 мм, отверстия под крепёж примерно 3,5 мм.​

Устойчивость к воздействиям и надёжность

• Диапазон рабочих температур окружающей среды: от примерно −60 до +100 °С.

• Относительная влажность: до 98% при +20…+40 °С, без конденсации на рабочих поверхностях.

• Вибростойкость: синусоидальная вибрация 1–5000 Гц, амплитуда ускорения до 30 g.
