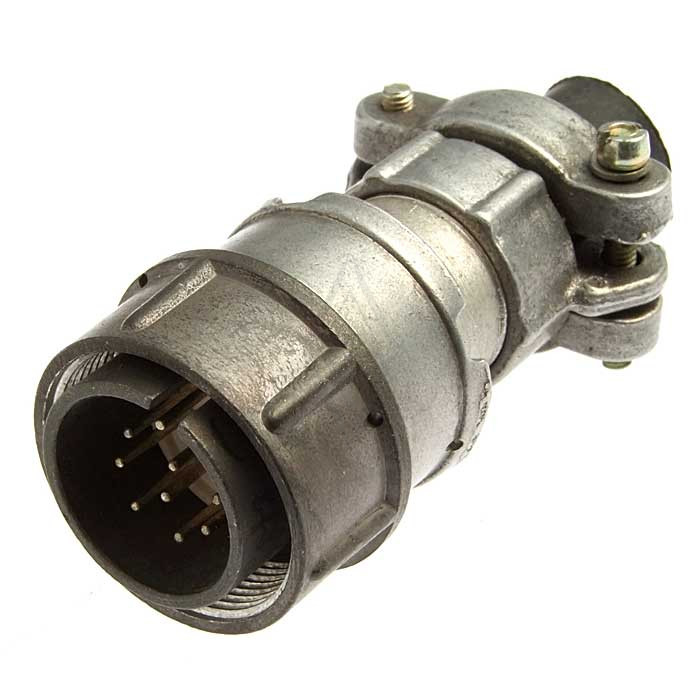

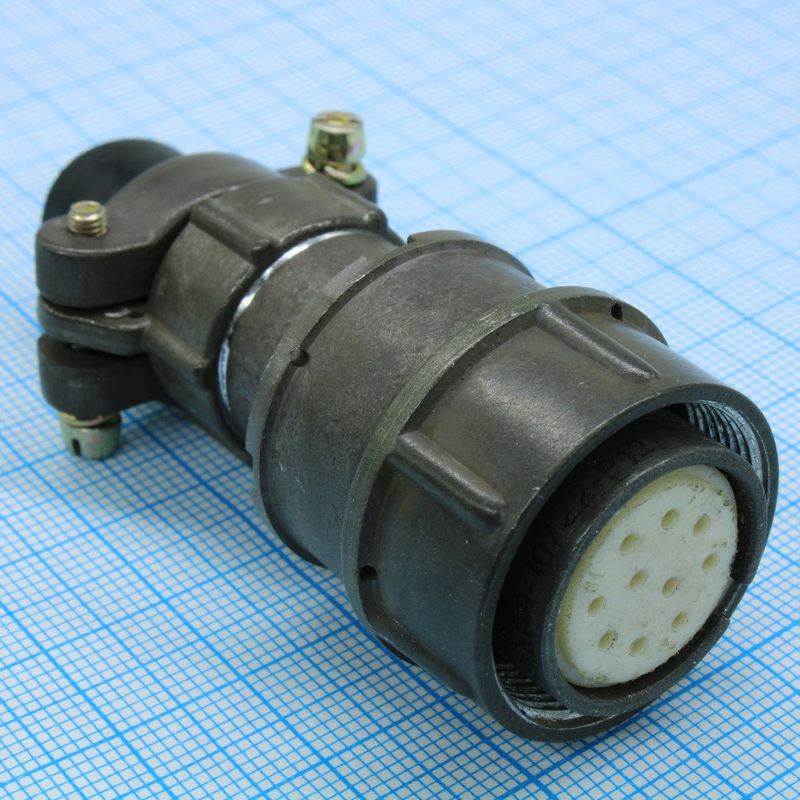

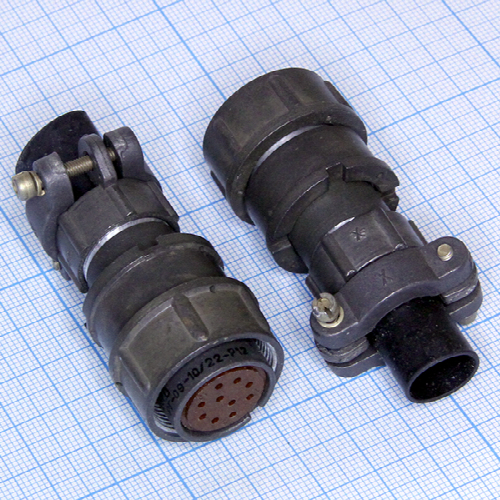

Соединители ОНЦ-РГ-09-10/22-Р12 представляют собой кабельные розетки, предназначенные для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Они относятся к категории низкочастотных цилиндрических соединителей и имеют следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : ОНЦ-РГ-09, малогабаритный, негерметичный.

• Количество контактов : 10.

• Максимальное рабочее напряжение : 500 В.

• Максимальный ток на каждый контакт : 2,5 А (до 5 А на одиночный контакт).

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : не более 50 мОм.

• Количество циклов соединения-разъединения : 500 раз.

• Минимальная наработка : 10,000 часов.

• Срок хранения : 6 лет.

Конструктивные особенности

• Размеры :

  • Диаметр корпуса: 29 мм.

  • Длина: 25 мм.

  • Длина патрубка: 36,5 мм.

• Температурный диапазон эксплуатации : от -60° С до +70° С.

• Климатическое исполнение : умеренно холодный климат (УХЛ).

• Способ монтажа : пайка проводов к контактам.

Применение

Соединители ОНЦ-РГ-09-10/22-Р12 используются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Они могут быть смонтированы как с экранированными, так и с неэкранированными кабелями, что позволяет использовать их в различных условиях.

Дополнительные сведения
