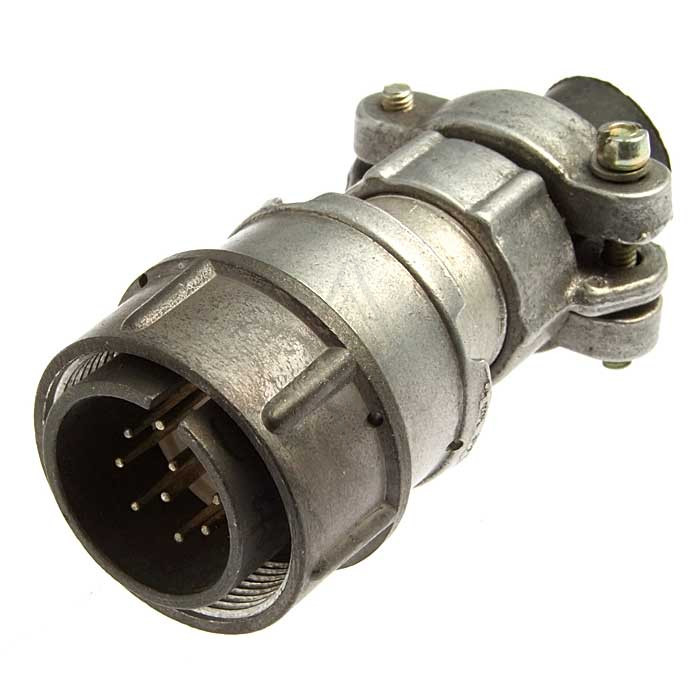

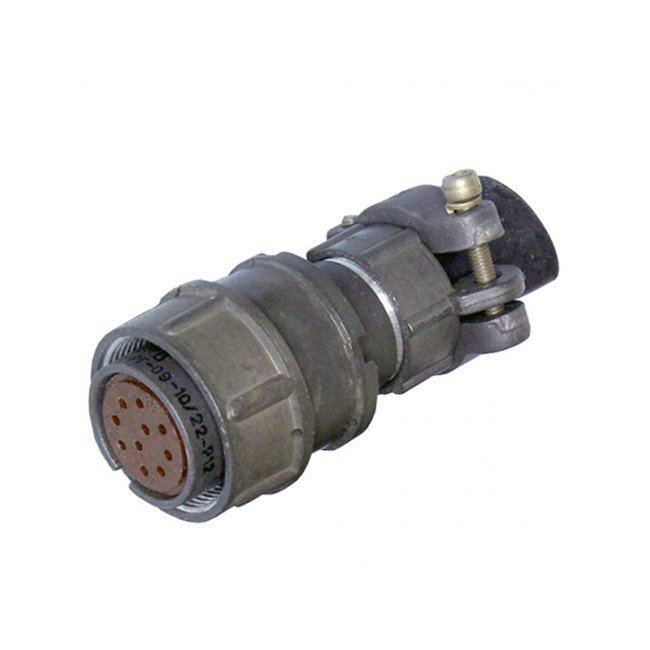

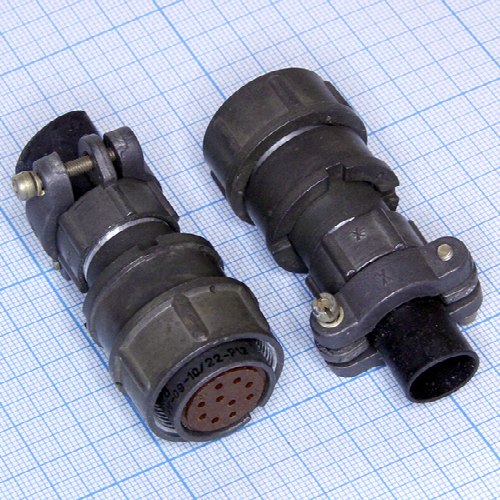

ОНЦ-РГ-09-10/22-Р12 – это кабельная розетка с прямым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Это цилиндрический низкочастотный соединитель с резьбовой фиксацией.

Характеристики

• Максимальный рабочий ток на каждый контакт: 2,5 А

• Максимальный ток на одиночный контакт: 5 А

• Максимальное рабочее напряжение: 500 В

• Сопротивление изоляции: не менее 5000 МОм

• Количество сочленений: 500

• Минимальная наработка: 10 000 ч

• Срок сохраняемости: 6 лет

• Диапазон рабочих температур: от -60°С до +70°С

• Диаметр контакта: 1 мм

• Диаметр корпуса: 22 мм

• Диаметр: 29 мм

• Длина: 25 мм

• Длина патрубка: 36,5 мм

Материалы
Корпус разъема ОНЦ-РГ-09-10/22-Р12 выполнен из алюминиевого сплава АЛ-11. Изолятор, на котором установлены контакты разъема, изготовлен из пресс-материала АГ-4. Контакты имеют никелевое покрытие.

Расшифровка обозначения

• ОНЦ-РГ-09: тип соединителя, цилиндрический низкочастотный

• 10: количество контактов

• 22: условный размер корпуса

• Р: розетка

• 12: кабельная часть неэкранированная с прямым кожухом (патрубком)

Важно отметить, что кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
