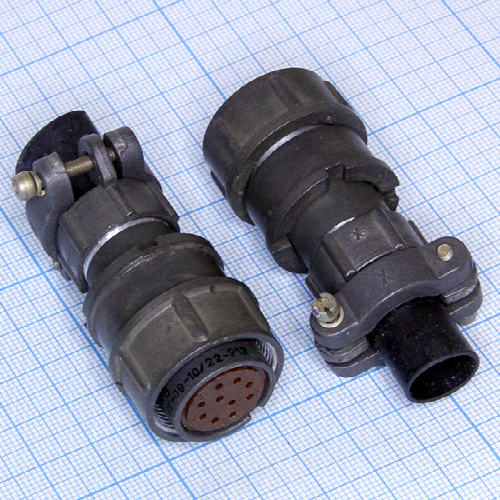

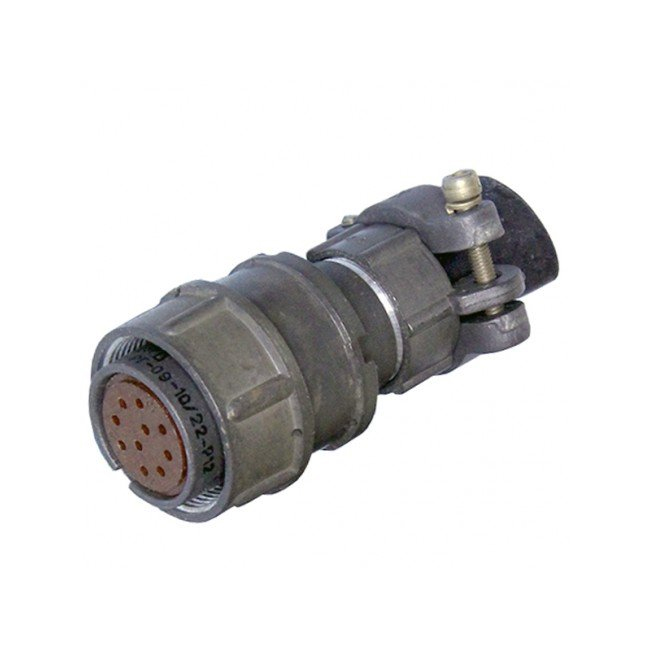

ОНЦ-РГ-09-10/22-Р12 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии цилиндрических низкочастотных соединителей и имеет следующие характеристики:

Технические характеристики

• Количество контактов : 10.

• Условный размер корпуса : 22 мм.

• Тип соединителя : розетка (Р).

• Конструктивное исполнение : Кабельная часть неэкранированная с прямым кожухом (патрубком), обозначается как "12".

• Максимальный рабочий ток на каждый контакт : 2,5 А, на одиночный контакт — 5 А.

• Максимальное рабочее напряжение : 500 В.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : Не более 50 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 10 000 часов.

• Срок сохраняемости : 6 лет.

• Сочленение корпусов : Резьбовое.

• Поляризация корпуса : Одношпоночная.

• Покрытие контактов : Никель.

Условия эксплуатации

• Температура окружающего воздуха : От -60°C до +70°C.

• Атмосферное пониженное давление : 5,3·10^-4 Па (400 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение — 100 м/с?.

• Ускорение механического удара : Одиночного действия — 1500 м/с?, многократного дейс
