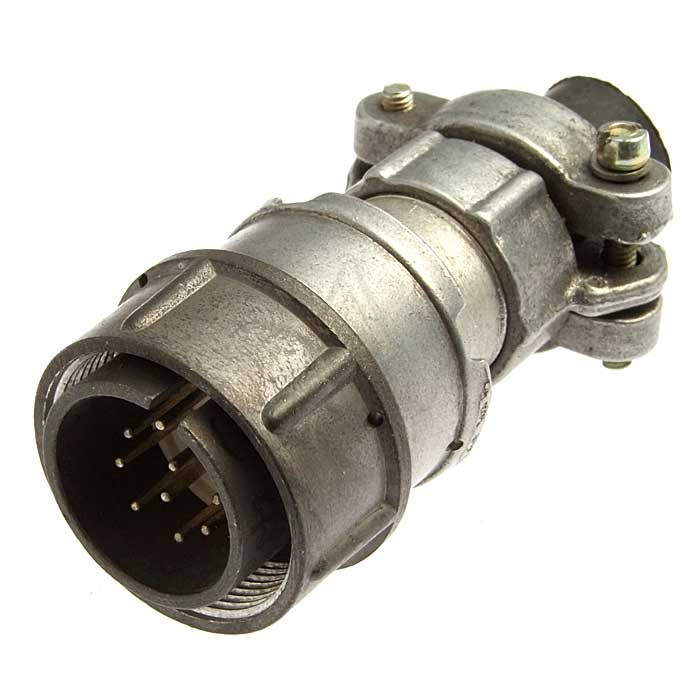

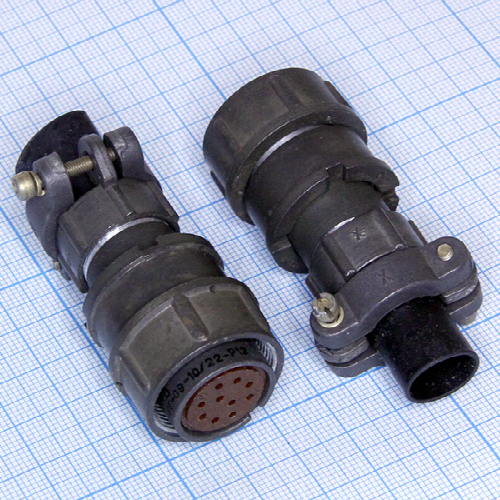

Соединители ОНЦ-РГ-09-10/22-Р14 представляют собой цилиндрические низкочастотные разъемы, предназначенные для использования в электрических цепях с напряжением до 500 В и частотой до 3 МГц. Они состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и блочными. Соединение между частями осуществляется с помощью резьбы, а поляризация корпусов одношпоночная.

Характеристики

• Тип соединителя : ОНЦ-РГ-09 — тип соединителя.

• Количество контактов : 10.

• Условный размер корпуса : 22 мм.

• Вид соединителя : Р — розетка (гнездо).

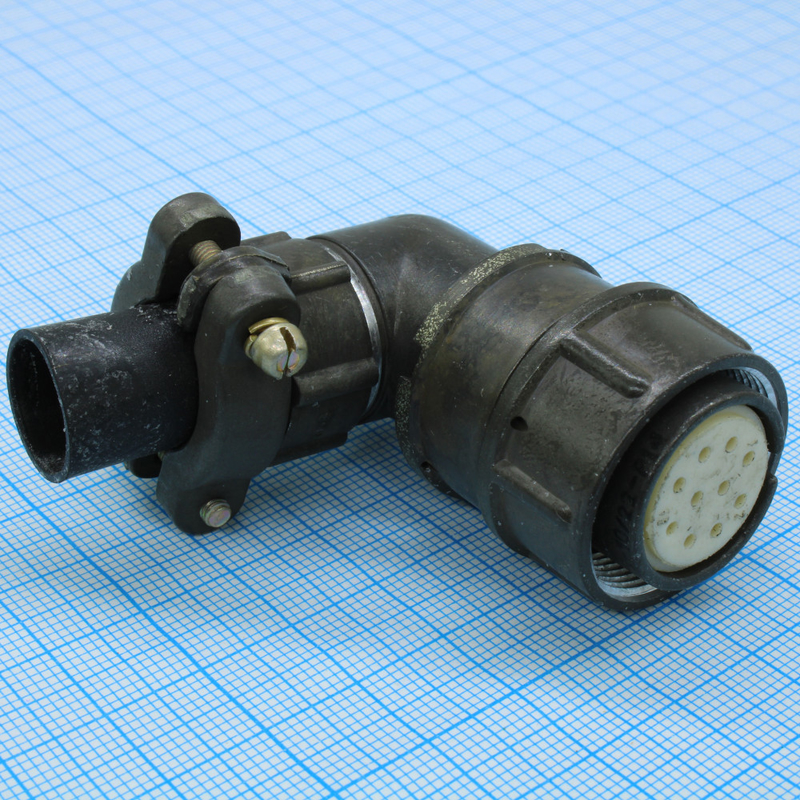

• Конструктивное исполнение : Кабельная часть неэкранированная с угловым кожухом (патрубком), обозначается как 14.

• Максимальное рабочее напряжение : до 500 В.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений : до 500.

• Интервал рабочих температур : от -60 до +70°С.

• Минимальная наработка : 10000 часов.

• Срок сохраняемости : 6 лет.

• Покрытие контактов : никель.

Эти разъемы используются для соединения электрических цепей в различных устройствах и системах, где требуется надежное и прочное соединение.
