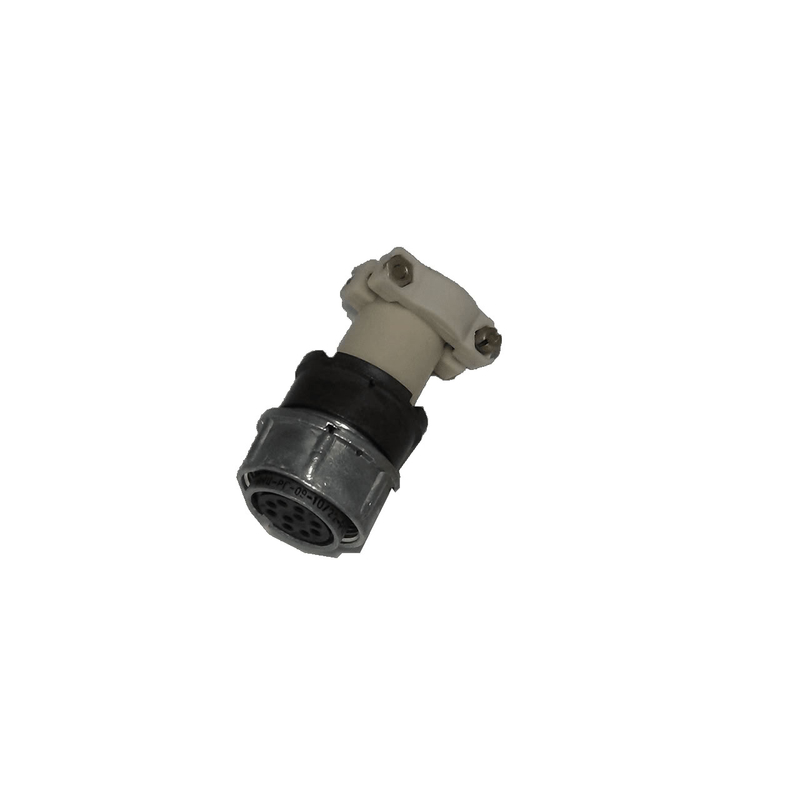

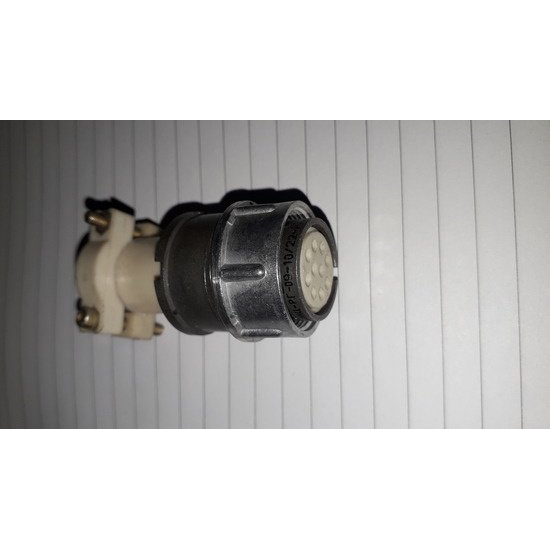

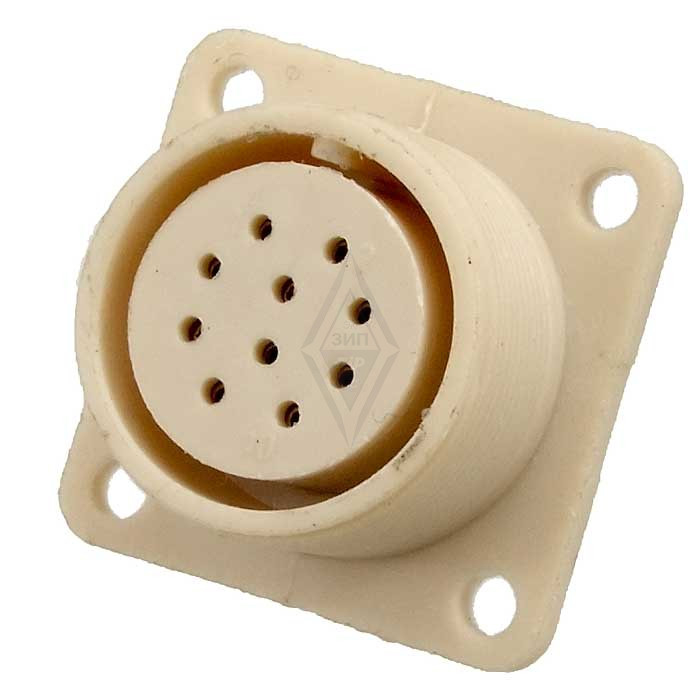

Разъем ОНЦ-РГ-09-10/22-Р17 — это цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Разъем имеет 10 контактов и относится к розетка м.

Технические характеристики

• Максимальное рабочее напряжение : до 500 В.

• Токовая нагрузка : до 2,5 А на контакт

• Сопротивление контактов : не более 50 мОм для контактов диаметром 1 мм

• Сопротивление изоляции : не менее 5000 МОм

• Количество сочленений-расчленений : 500

• Минимальная наработка : 10000 часов

• Срок сохраняемости : 6 лет

Условия эксплуатации

• Температура окружающей среды : от -60 до +70°C

• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 100 м/с? (10 g)

• Механический удар : одиночный до 1500 м/с? (150 g), многократный до 400 м/с? (40 g)

Конструктивные особенности

• Соединение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Покрытие контактов : никель

• Материал корпуса : может быть из специального сплава алюминия АЛ-11

• Изолятор : пресс-материал АГ-4

Разъемы серии ОНЦ-РГ-09 могут иметь различные конструктивные исполнения, включая пластмассовое, и могут использоваться с экранированными или неэкранированными кабелями.
