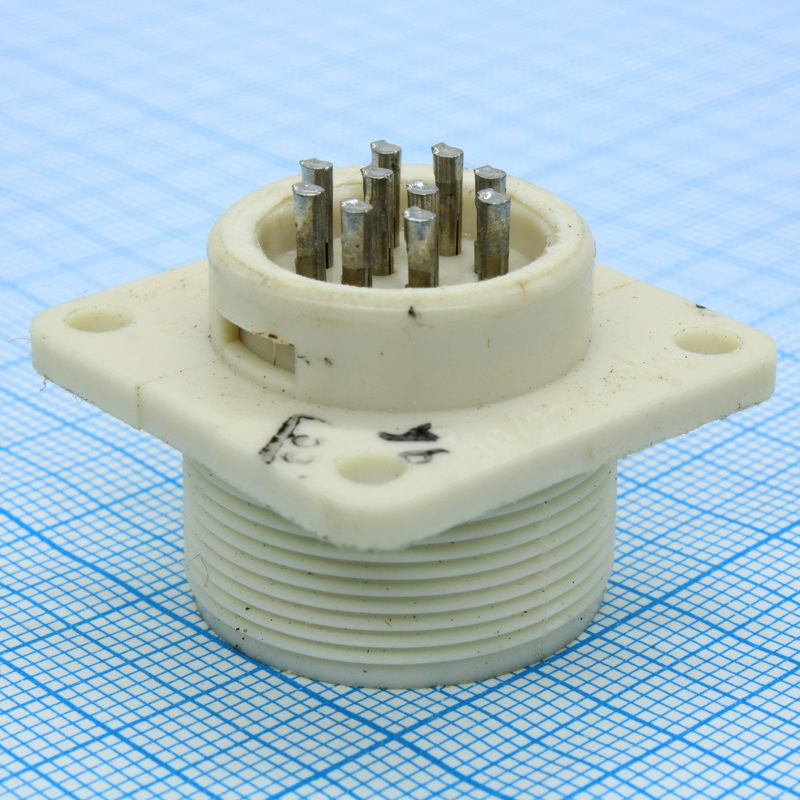

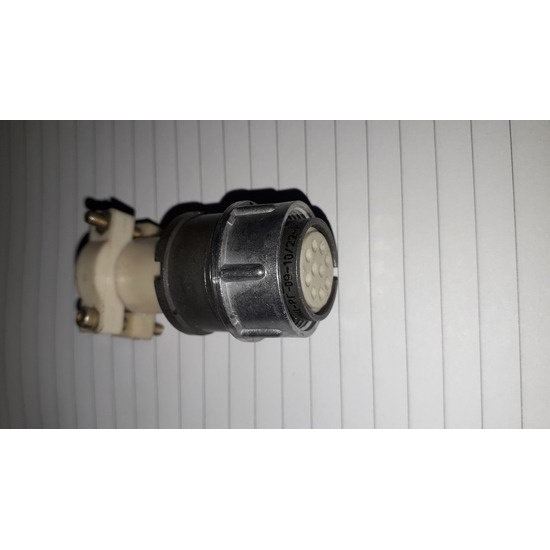

ОНЦ-РГ-09-10/22-Р17 (2РМ22КПН10Г)

ОНЦ-РГ-09-10/22-Р17 (2РМ22КПН10Г) — это малогабаритный цилиндрический низкочастотный разъем-розетка, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Он относится к серии ОНЦ-РГ-09 с кабельным корпусом, резьбовой фиксацией и одношпоночной поляризацией корпусов.

Основные характеристики

Разъем имеет 10 контактов диаметром 1 мм, диаметр посадочного отверстия 22 мм и максимальную токовую нагрузку 2,5 А. Сопротивление контактов не превышает 50 мОм, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +70 °С, ресурс наработки — 10000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 6 лет. Выдерживает пониженное давление до 5,3·10^{-4} Па и вибрации с ускорением до 400 м/с².

Конструкция и материалы

Корпус выполнен из алюминиевого сплава АЛ-11 с экранированной кабельной частью и угловым кожухом (патрубок), изолятор — из пресс-материала АГ-4, контакты имеют никелевое покрытие. Исполнение 17 обозначает пластмассовую версию.
