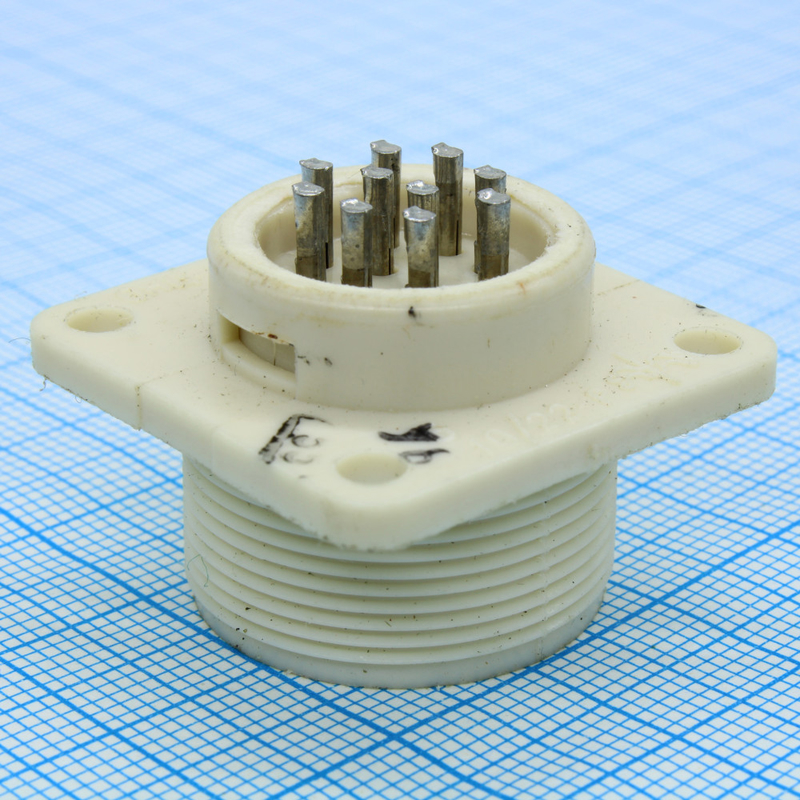

ОНЦ-РГ-09-10/22-В (вилка блочная пластиковая) — это приборная вилка из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09.

Описание

Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Конструктивно это негерметичная приборная часть без кожуха (патрубка) в пластмассовом исполнении, с блочным корпусом и одношпоночной поляризацией.

Характеристики

• Количество контактов: 10 (диаметр 1 мм, покрытие — никель).

• Максимальное рабочее напряжение: 500 В.

• Рабочий ток на контакт: до 2,5 А (максимум на одиночный — 5 А).

• Сопротивление контактов: не более 50 мОм; изоляции — не менее 5000 МОм.

• Габаритные размеры: 25×24×24 мм (или близкие варианты, как 25×23×30 мм).

Условия эксплуатации

Диапазон температур: от -60°C до +70°C, климатическое исполнение УХЛ. Выдерживает вибрацию (1–5000 Гц, до 100 м/с²), удары (до 1500 м/с²) и пониженное давление (до 5,3·10⁻⁴ Па). Количество соединений-расчленений — 500, наработка — 10 000 часов.
