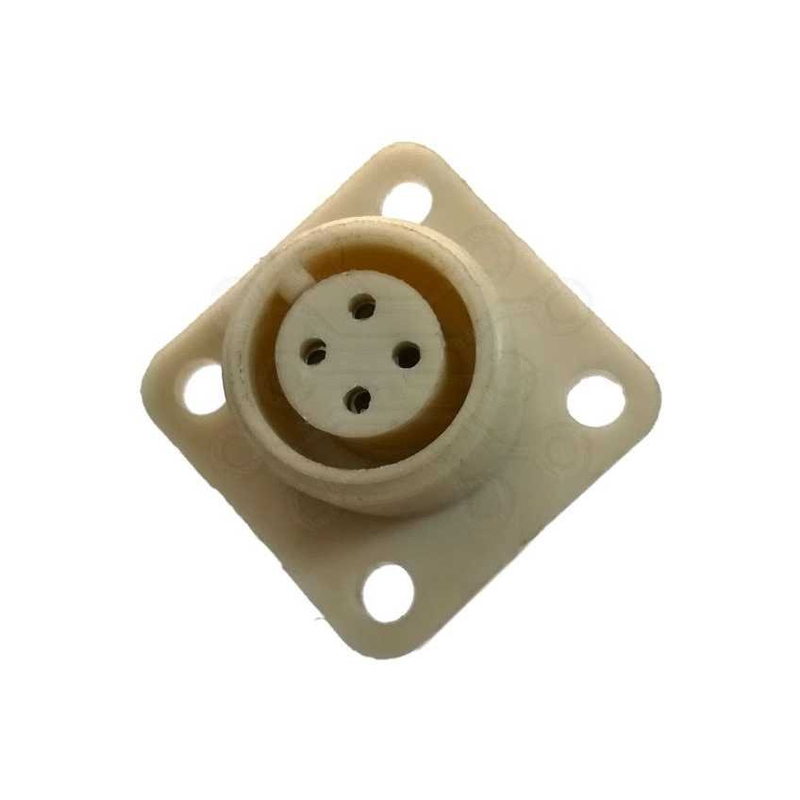

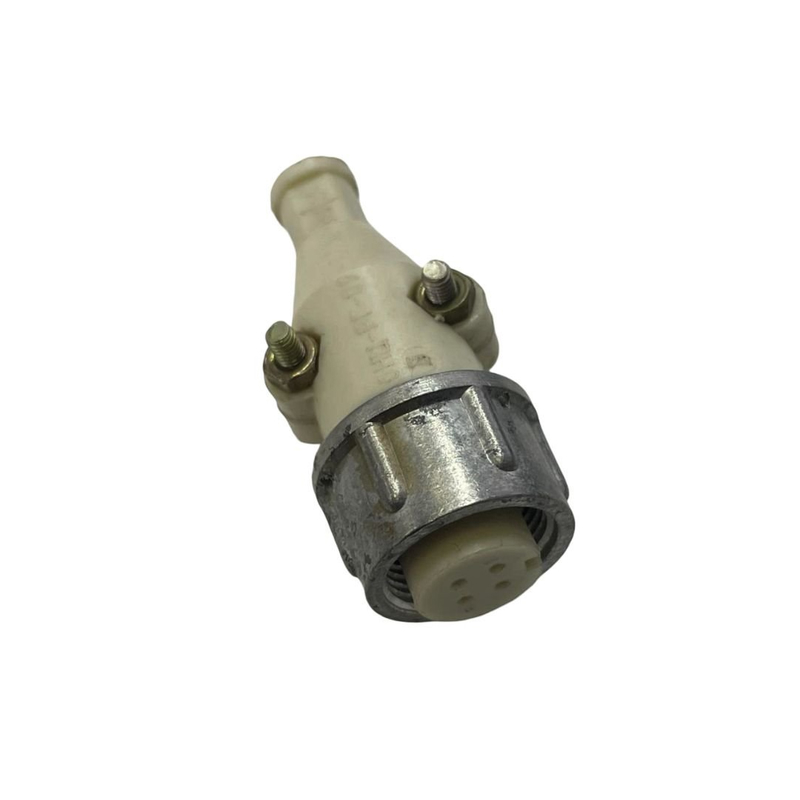

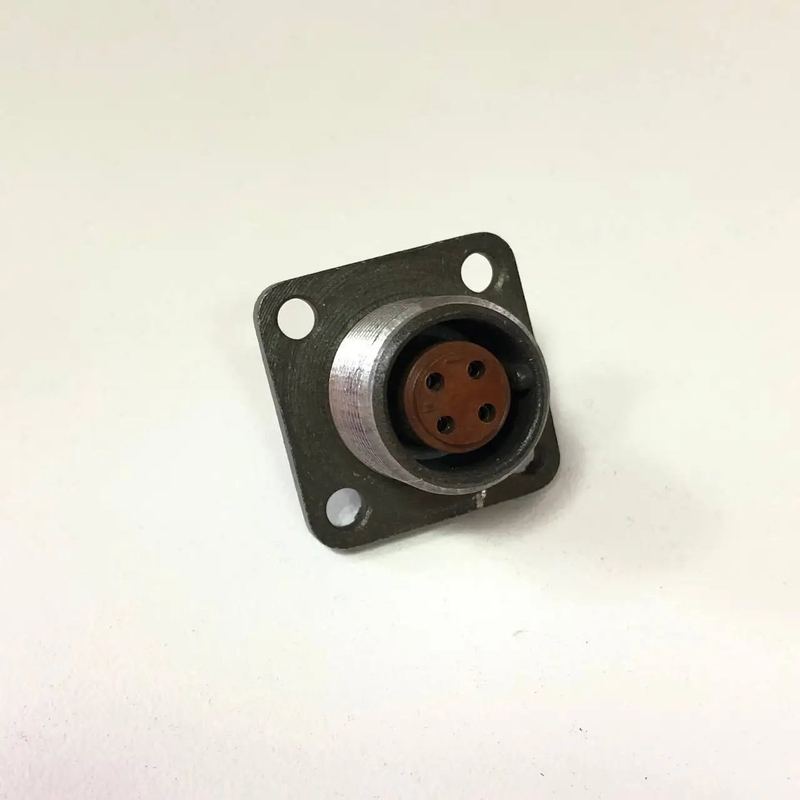

Соединители ОНЦ-РГ-09-4/14-Р представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. розетки, в частности, имеют обозначение Р в названии.

Основные характеристики:

• Количество контактов : 4.

• Условный размер корпуса : 14 мм.

• Сопротивление контактов : не более 50 мОм для контактов диаметром 1,0 мм и 30 мОм для контактов диаметром 5,0 мм.

• Максимальное рабочее напряжение : до 500 В.

• Максимальная токовая нагрузка : обычно указывается как 2,5 А для некоторых моделей, но может варьироваться в зависимости от конкретного исполнения.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 10000 часов.

• Срок сохраняемости : 6 лет.

Применение:

Эти соединители используются для внутреннего монтажа в климатическом исполнении УХЛ и могут быть установлены с экранированными или неэкранированными кабелями. Вид концевой гайки патрубка меняется в зависимости от типа кабеля.

Конструктивные особенности:

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Покрытие контактов : никель.

• Монтаж : объемный, пайкой.

Соединители серии ОНЦ-РГ-09 могут иметь схему расположения контактов, сов
