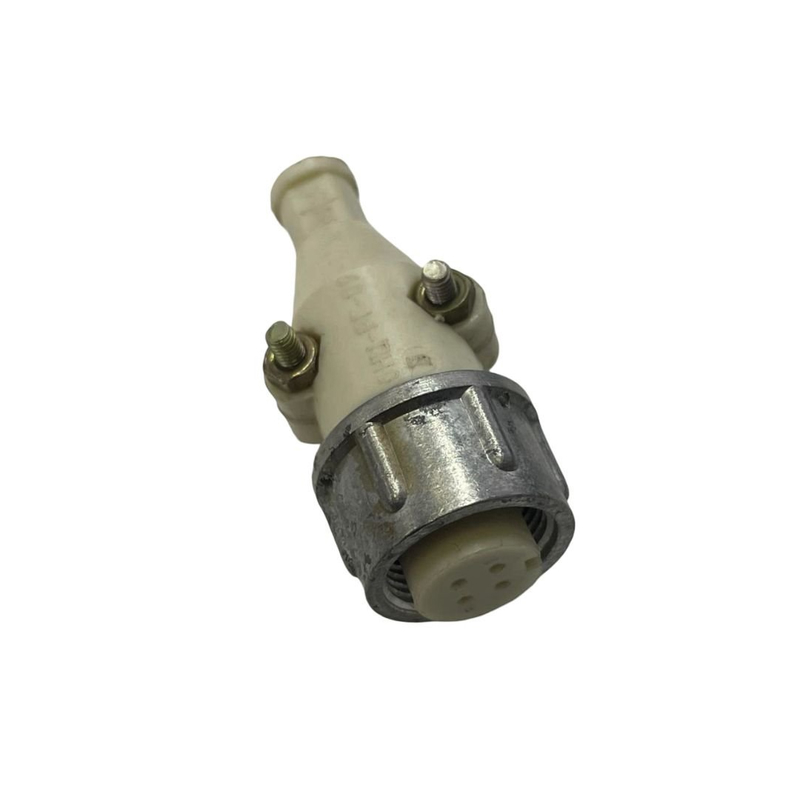

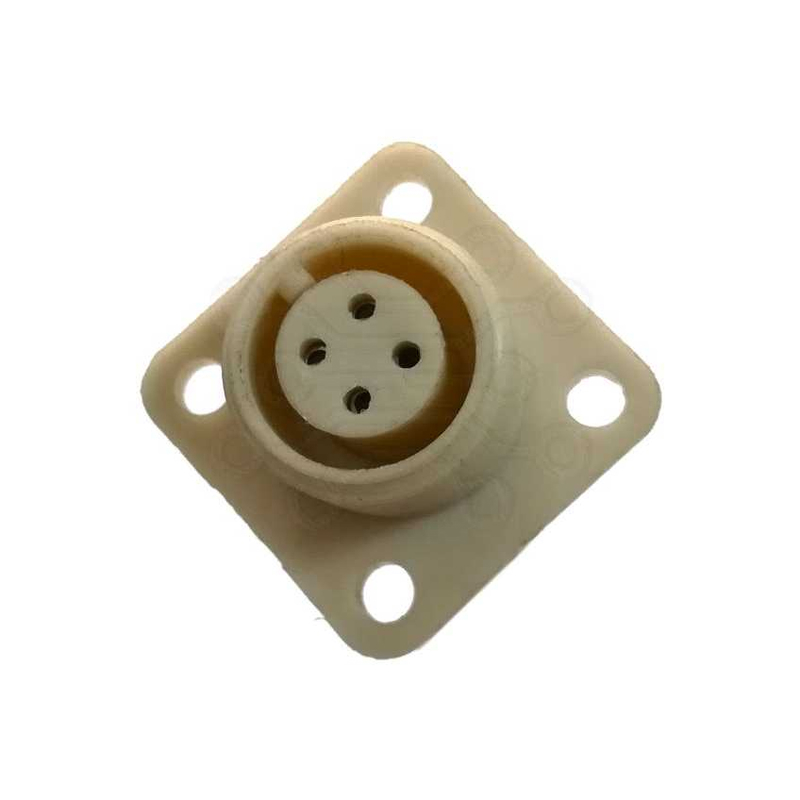

ОНЦ-РГ-09-4/14-Р1 — это цилиндрический низкочастотный соединитель, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из двух частей: вилки и розетки, причем данная модель ОНЦ-РГ-09-4/14-Р1 является розеткой (обозначается буквой "Р").

Технические характеристики

• Количество контактов : 4.

• Условный размер корпуса : 14 мм.

• Материал контактов : Никель.

• Сопротивление контактов :

  • Для контактов диаметром 1,0 мм: не более 50 мОм.

  • Для контактов диаметром 5,0 мм: не более 30 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Максимальная токовая нагрузка : 2,5 А.

• Максимальное рабочее напряжение : 500 В (амплитудное значение).

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 10 000 часов.

• Срок сохраняемости : Не менее 6 лет.

Условия эксплуатации

• Температура окружающей среды : От -60 до +70 °С.

• Атмосферное давление : Пониженное давление до 5,3·10^-4 Па (400 мм рт.ст.).

• Вибрация и удар : Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 100 м/с? (10 g) и механические удары с ускорением до 1500 м/с? (150 g) для одиночных и до 400 м/с? (40 g) для многократных ударов.

Соединители ОНЦ-РГ-09-4/14-Р1 предназначены для внутреннего монтажа с использованием экранированных или неэкранированных кабелей и могут быть использованы в различных климатических условиях.
