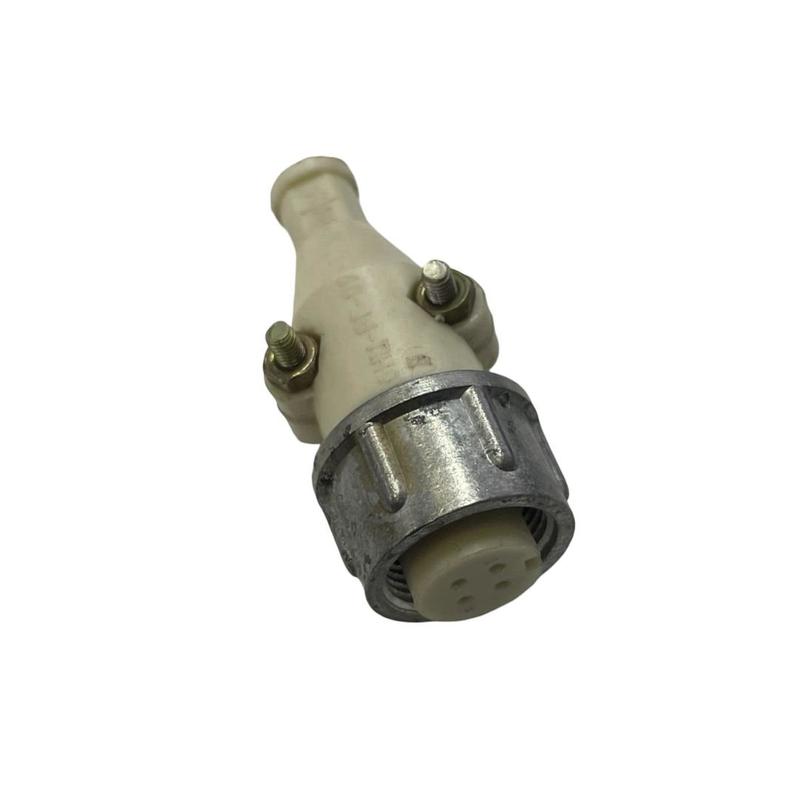

Соединитель ОНЦ-РГ-09-4/14 розетка кабельнаямет.темная-б/хвоста представляет собой цилиндрический, низкочастотный и малогабаритный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц). Он состоит из двух негерметичных частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики

• Количество контактов : 4
• Условный размер корпуса : 14
• Тип соединения : резьбовое
• Поляризация корпуса : одношпоночная
• Покрытие контактов : никель

Условия эксплуатации

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ. Он может использоваться с экранированными или неэкранированными кабелями, при этом изменяется вид концевой гайки патрубка. Технические параметры :

• Сопротивление контактов : не более 50 м? для диаметра 1,0 мм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка : 2,5 А на контакт.
• Максимальное рабочее напряжение : 500 В.
• Число сочленений-расчленений : до 500.
• Минимальная наработка : 10,000 часов.
• Срок сохраняемости : 6 лет.

Конструктивное исполнение

Разъем может иметь различные конструкции:

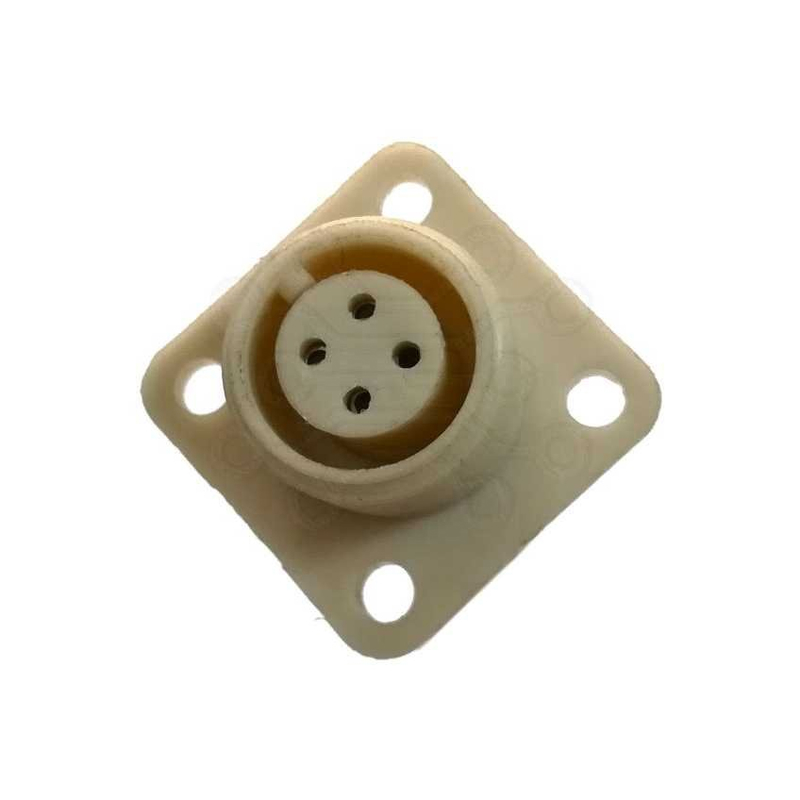

• Приборная часть или с прямыми патрубками.
• Кабельная часть без патрубков, с прямыми или угловыми патрубками.

Данный тип соединителя широко используется в узлах и блоках электронной аппаратуры общего назначения, что делает его важным элементом в электротехнической отрасли.
