СНЦ23 контакты розетка 1.5 мм

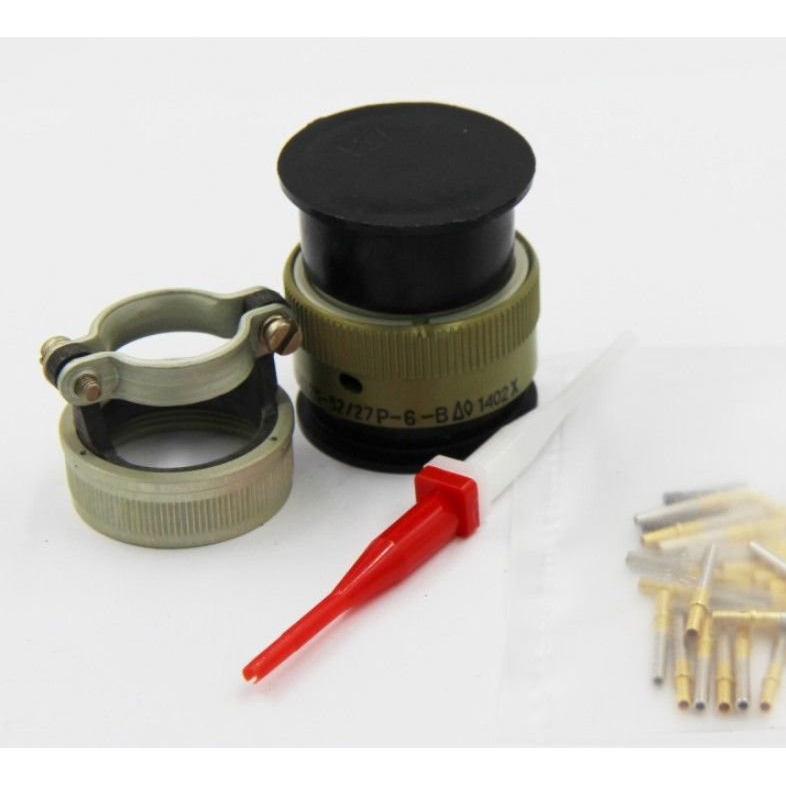

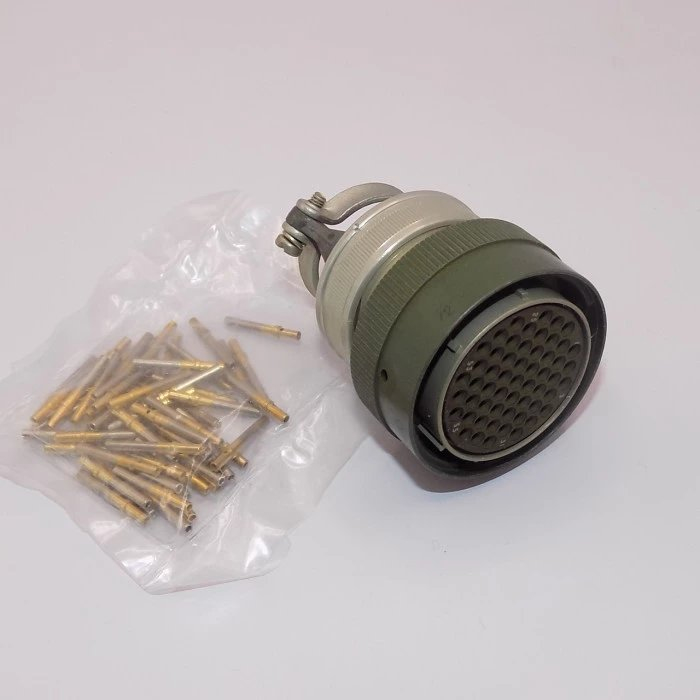

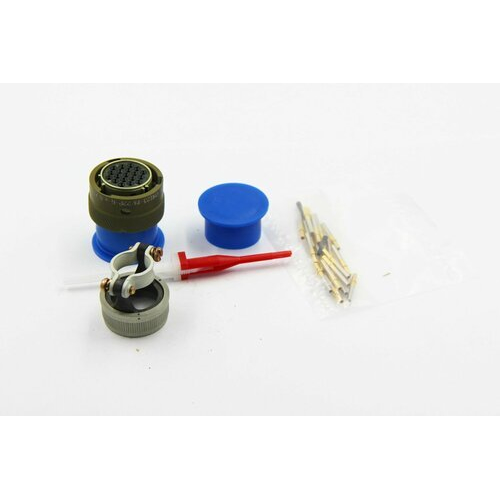

СНЦ23 с контактами «розетка 1,5 мм» — это цилиндрический низкочастотный многопозиционный соединитель, предназначенный для ручного соединения и внутреннего объемного монтажа в электрических цепях постоянного и переменного тока (до частот порядка нескольких мегагерц).

Основное назначение и область применения

СНЦ23 используется для надежного соединения электрических цепей с нагрузкой до около 35 А на один контакт и напряжением до 700 В, что делает его пригодным для слаботочных и силовых цепей в радиоаппаратуре, промышленной и спецтехнике.
Розетка СНЦ23 с контактами 1,5 мм обычно применяется как «мама»‑часть разъема, соединяемая с соответствующей вилкой (штырем) того же диаметра.

Конструкция и тип контакта «1,5 мм»

Контакты розетки СНЦ23 диаметром 1,5 мм изготавливаются из металла с покрытием золотом или серебром, что обеспечивает хорошие электрические и коррозионные характеристики.
Максимальный ток на один контакт диаметром 1,5 мм обычно нормируется на уровне до 15–20 А (в зависимости от конкретных ТУ и источника), а переходное сопротивление контакта порядка нескольких миллиом, что обеспечивает низкие потери и стабильное соединение.

Особенности конструкции розетки

Розетки СНЦ23 выполняются в корпусах с условными диаметрами 14–39 мм, с разным количеством контактов (от 3 до 61) и могут быть приборными или кабельными, с прямым или угловым кожухом, либо без него.
Сочленение розетки с вилкой байонетное, с многошпоночной поляризацией корпусов, что исключает ошибочное подключение и обеспечивает надежную фиксацию соединения.

Монтаж и эксплуатация

Провод к контакту розетки СНЦ23 обычно монтируется обжимкой (кримп‑контакт), а не пайкой, что ускоряет сборку и повышает надежность вибро‑ и термоустойчивого соединения.
Разъемы выполняются во всеклиматическом исполнении, что позволяет их использование в широком диапазоне температур и влажности, в том числе в промышленных и военных изделиях.

Если укажете, для какого именно типа СНЦ23‑розетки (например, СНЦ23‑19/24Р‑1‑В и т.п.), можно разобрать именно её контактную схему и схемный обозначение.
