СШР32П10ЭГ4 — это кабельная вилка серии цилиндрических низкочастотных соединителей «ОС» (СШР), предназначенная для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Она используется в радиоэлектронных и радиотехнических устройствах, включая промышленное оборудование, для работы с экранированными кабелями.

Основные характеристики

Соединитель имеет 10 контактов диаметром 2,5 мм с максимальной токовой нагрузкой на контакт 25 А (общая — до 190 А). Сопротивление контактов не превышает 1,3 мОм, а изоляции — не менее 5000 МОм; метод монтажа — пайка, сочленение резьбовое с одношпоночной поляризацией.

Конструкция

Вилка кабельная (П — с прямым патрубком, Э — гайка для экранированного кабеля, Г4 — сочетание контактов) выполнена из алюминиевого сплава с оксидным покрытием, изолятор — карболит (коричневый). Размеры: диаметр корпуса 41,5 мм, длина 60,1 мм, высота 53,1 мм; контакты съемные, покрытие — серебро или никель.

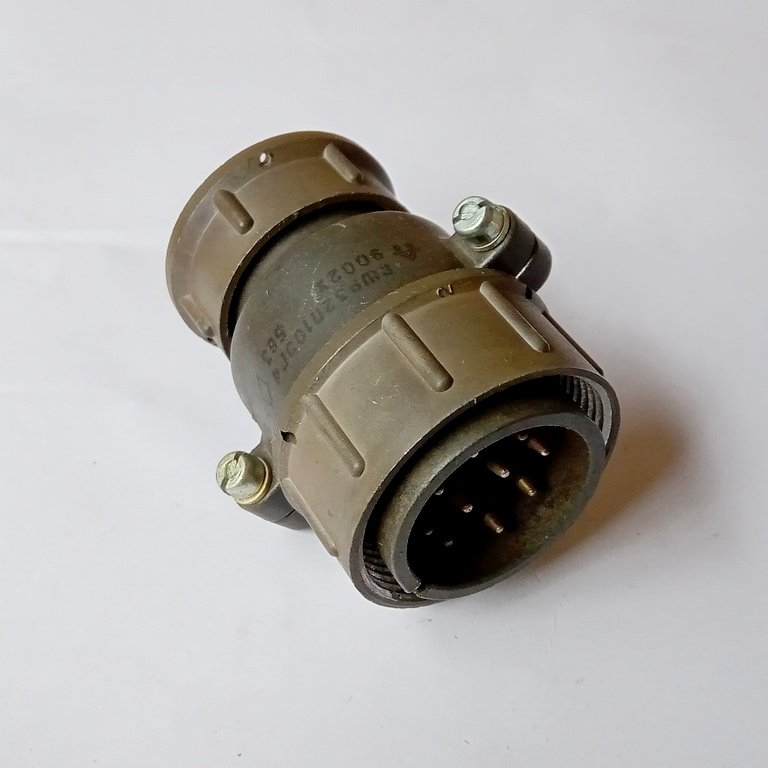

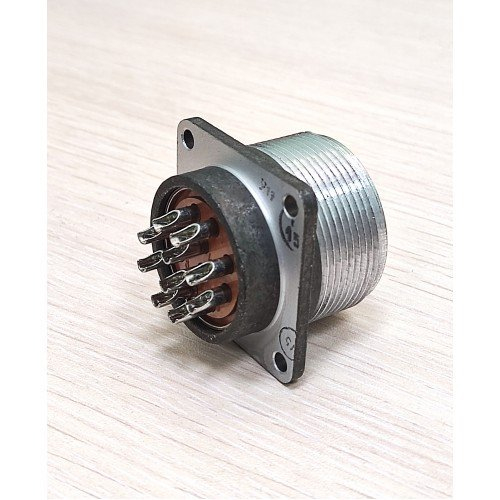

На фото показаны типичные разъемы серии СШР, включая вилки с патрубками, что иллюстрирует компактную цилиндрическую конструкцию для кабельного монтажа.

Условия эксплуатации

Работает в климатическом исполнении УХЛ (от -60 до +85 °C, влажность до 98% при +25 °C), негерметичный. Выдерживает синусоидальную вибрацию до 300 м/с² (30 g, 5–2000 Гц), механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), наработка — минимум 1000 часов, срок хранения — 25 лет.

Применение

Такие вилки применяются в промышленных системах, включая электротехнику и оборудование Smolenskских заводов, для блочного или кабельного подключения с розетками СШРГ или аналогичными.
