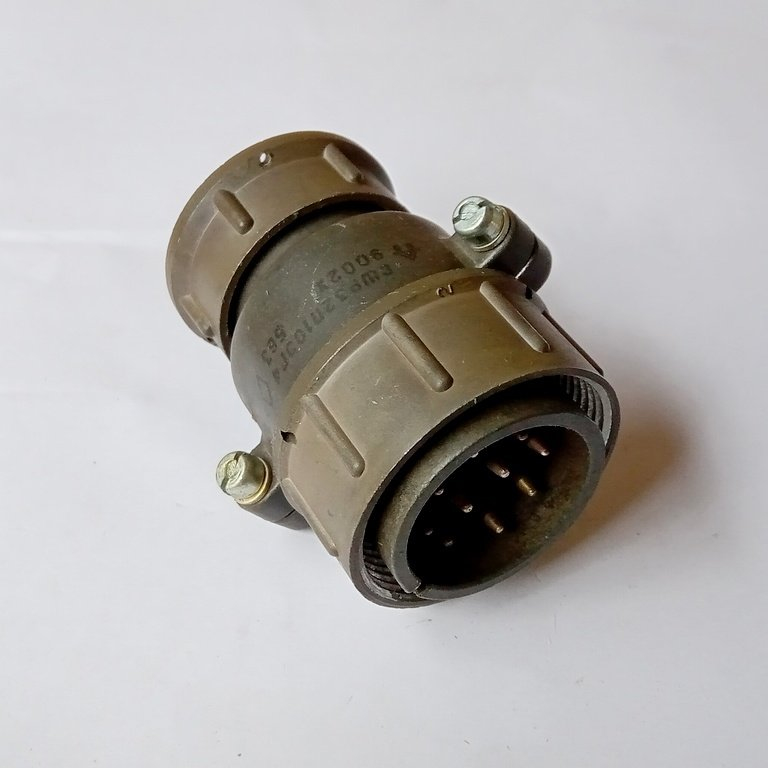

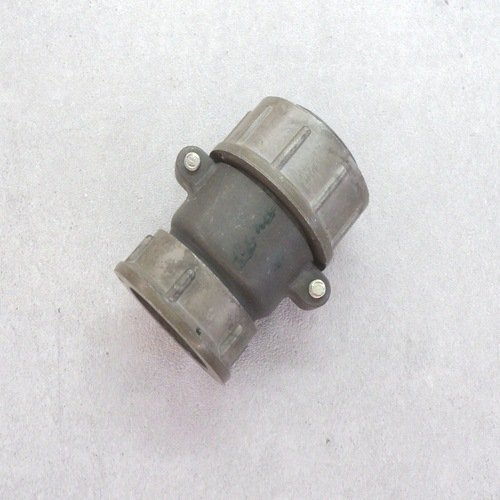

СШР32П10ЭГ4 — это кабельная вилка из серии цилиндрических низкочастотных соединителей СШР, предназначенная для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока. Она используется преимущественно в промышленной и специальной аппаратуре, в том числе в условиях повышенной вибрации и ударных нагрузок.

• Тип соединителя: цилиндрический низкочастотный, негерметичный, с резьбовой фиксацией.

• Количество контактов: 10 штыревых контактов диаметром около 2,5 мм.

• Максимальное рабочее напряжение постоянного тока: до 850 В (амплитудное значение для переменного тока соответствующего уровня).

• Номинальный ток контактов: до порядка 25 А на каждый контакт при частотах до 3 МГц.

• Диапазон частот: до нескольких мегагерц, что позволяет применять разъём в низкочастотных сигнальных и силовых цепях.

• Контакты выполнены в виде штырей, с серебряным покрытием для снижения переходного сопротивления.

• Корпус изготовлен из алюминиевого сплава (например, А‑22), изолятор — из карболита, материал обеспечивает устойчивость к механическим и температурным воздействиям.

• Вилка кабельная, с прямым патрубком для экранированного кабеля и резьбовой гайкой, что позволяет обеспечить надёжный экран и механическую фиксацию.

• Рабочий температурный диапазон: примерно от −60 до +85 °C, что соответствует климатическому исполнению УХЛ.

• Влажность до 98% при температуре около +25 °C и широкий диапазон атмосферного давления, включая условия пониженного давления.

• Соединитель рассчитан на несколько сотен циклов соединения‑разъединения, с минимальной наработкой порядка 1000 часов при максимальной температуре +80 °C.

• Устойчив к вибрации и многократным ударным нагрузкам с высоким уровнем ускорения, что делает его пригодным для бортовой и промышленной аппаратуры.
