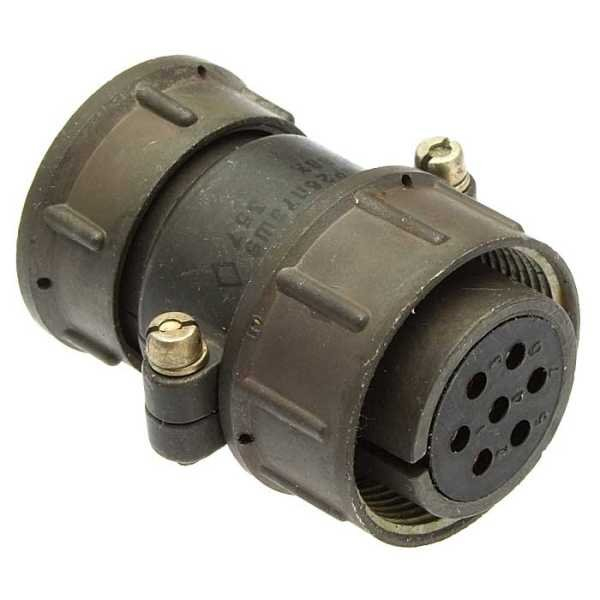

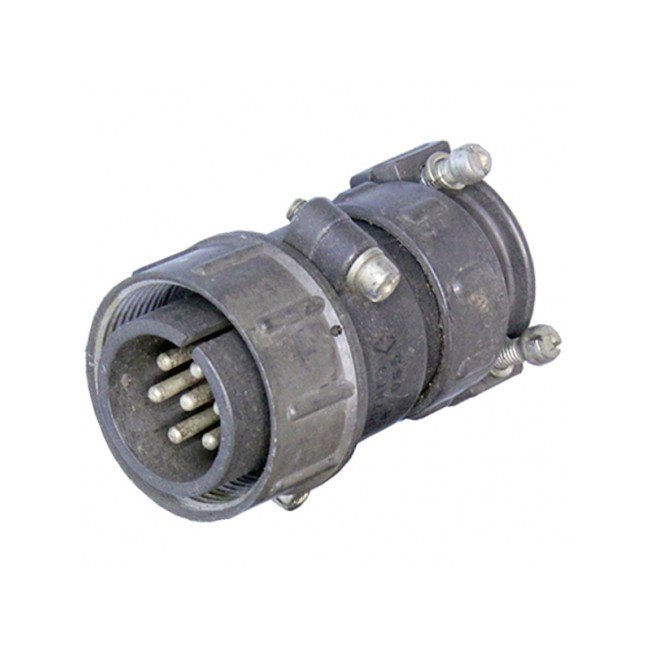

СШРГ28П7ЭГ9 розетка

СШРГ28П7ЭГ9 — это герметичная приборная розетка (со стороны «мама») из серии цилиндрических низкочастотных соединителей СШРГ, предназначенная для монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Назначение и область применения

• Предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Используется во внутреннем монтаже радиоэлектронных устройств, в том числе в условиях повышенной вибрации и ударных нагрузок, климатическое исполнение — УХЛ.

Конструкция и типоразмер

• Типоразмер корпуса 28 (условный размер), приборная розетка без патрубка (исполнение П).

• Соединитель герметичный, цилиндрический, с резьбовым сочленением и одношпоночной поляризацией корпусов, обеспечивает надежный контакт в сложных эксплуатационных условиях.

Электрические характеристики

• Количество контактов — 7 шт., тип контактов — розетка (Г), сочетание контактов по схеме 9.

• Максимальный рабочий ток на один контакт обычно не более 25–35 А в зависимости от источника описания, суммарная токовая нагрузка на группу контактов — до 150 А.

• Сопротивление контакта не более 1–1,3 мОм, сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Механические и климатические характеристики

• Количественная наработка — не менее 1000 ч работы, число сочленений‑расчленений — не менее 500 циклов.

• Рабочий диапазон температур примерно от −60 до +70 °C, допускает значительные вибрационные и ударные нагрузки (вплоть до десятков g по ускорению).

• Срок сохраняемости обычно указывается не менее 15–25 лет при хранении и транспортировке.

Особенности монтажа

• Предназначена для монтажа с экранированными кабелями, гайка патрубка тип Э (для экранированного кабеля).

• Контакты покрыты серебром, что улучшает контактные свойства и стойкость к окислению.
