ПКН105.1-1В (5) Смоленский завод

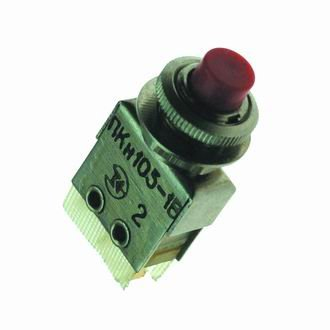

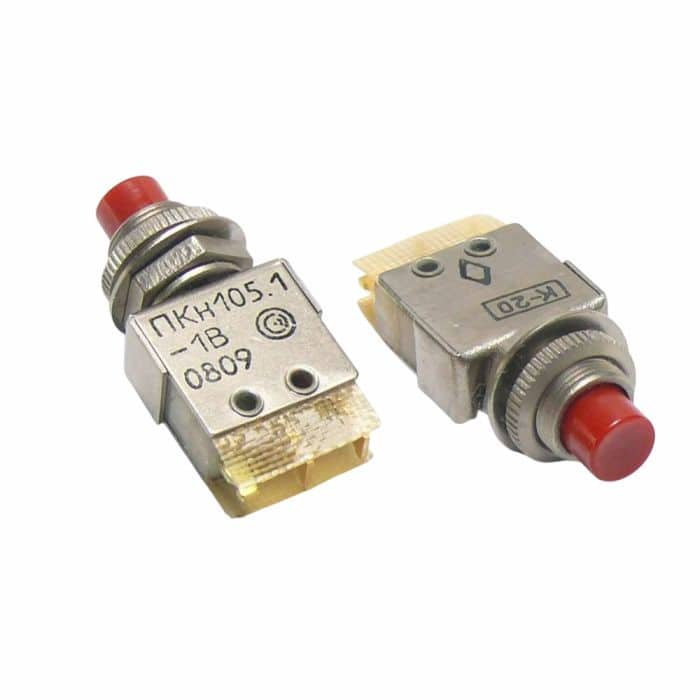

ПКН105.1‑1В («5») — это советский/российский микропереключатель кнопочного типа, выпускаемый Смоленским заводом (Смоленское НПО «ФЕНИКС» / ОАО «Смоленский завод радиодеталей») по техническим условиям ТАФЛ.642135.004ТУ.

Назначение и область применения

Переключатель предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения. Используется в РЭА, приборах, панелях управления, где требуется миниатюрный, надёжный кнопочный переключатель с фиксацией положения.

Электрические характеристики

• Номинальное напряжение: переменный ток 36–250 В, постоянный ток до 36 В.

• Рабочий ток: 0,01–4 А как по переменному, так и по постоянному току.

• Максимальная коммутируемая мощность — до 300 Вт.

• Сопротивление электрического контакта — не более 0,05 Ом (для изделий с приемкой «5» категории качества «ВП»).

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В эффективного значения.

Механические и конструктивные особенности

• Переключатель однополюсный, с двумя положениями (типа «1»: 1–3 / 1–2 по схеме контактов).

• Усилие переключения — не более 4,9 Н (до 0,5 кгс).

• Полный ход приводного элемента (кнопки‑толкателя) составляет примерно 1,0–2,0 мм.

• Корпус металлический, кнопка‑толкатель выполнена из пластмассы; присутствует крепёжное отверстие диаметром около 8,1 мм для установки.

Габариты и эксплуатационные параметры

• Габаритные размеры около 13×12×28 мм (L×W×H), с длиной корпуса 13 мм, шириной 7 мм и высотой порядка 17–28 мм в сборе.

• Интервал рабочих температур — от −60 до +85 °C, что соответствует всеклиматическому исполнению (исполнение «В»).

• Механический ресурс — порядка 100 000 циклов переключения, срок сохраняемости — до 20 лет.
