ПКН105.2-6В (5) Смоленский завод

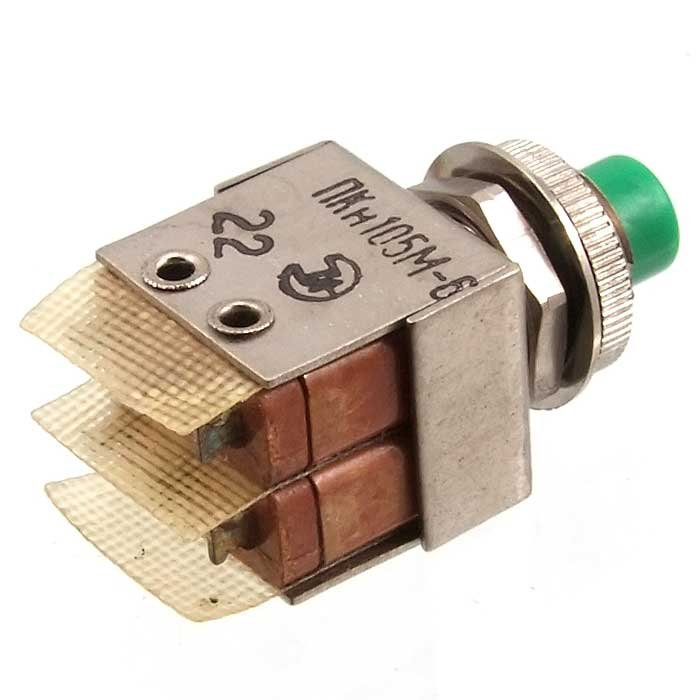

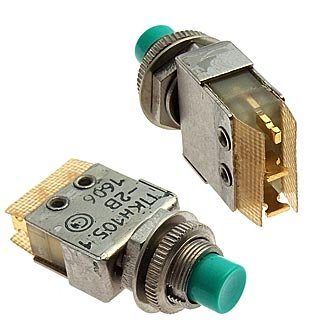

ПКН105.2‑6В (5) — это кнопочный микропереключатель Смоленского завода радиодеталей (Смоленское НПО «ФЕНИКС»), относящийся к серии ПКн105 для РЭА специального и двойного назначения.

Назначение и тип исполнения

Это кнопочный переключатель с ручным приводом, предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Модель с индексом «6В» относится к двухполюсному исполнению, а климатическое исполнение «В» означает всеклиматическое (работоспособность в широком диапазоне температур и условий).

Электрические параметры

Переключатель рассчитан на коммутацию цепей переменного тока напряжением примерно 36–250 В и постоянного тока до 36 В, с рабочим током порядка 0,01–4 А. Коммутируемая мощность обычно не превышает около 300 Вт, а сопротивление контакта не более 0,05 Ом.

Механические и климатические характеристики

Усилие переключения для типов 105‑го ряда обычно не превышает примерно 4,9–6,9 Н (в зависимости от конкретного модификационного номера), полный ход приводного элемента составляет порядка 1–2 мм. Диапазон рабочих температур — от минус 60 °C до плюс 85 °C, обеспечивается высокая электрическая прочность изоляции (около 750 В эффективного значения) и сопротивление изоляции не менее 1000 МОм.

Ресурс и условия эксплуатации

Число коммутационных циклов (механический и электрический ресурс) для изделий ПКн105 обычно составляет порядка 25 000 циклов, а при определенных условиях — до 100 000 циклов, в зависимости от нагрузки и типа приемки. Срок сохраняемости (хранения) изделий с указанными видами приемки может достигать 10–20 лет при соблюдении норм хранения.
