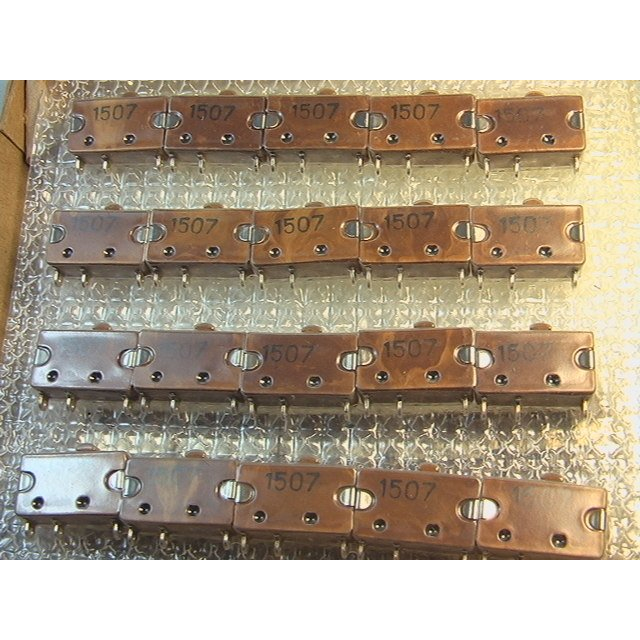

ПКН538.2-1хзВ (5) Смоленский завод

Переключатель ПКН538.2‑1хзВ (5) — это микро‑кнопочный переключатель советского/российского производства, выпускаемый Смоленским заводом радиодеталей (ОАО). Это изделие относится к серии ПКН538, предназначенной для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и промышленного назначения.

Назначение и область применения

Переключатель используется для замыкания и размыкания электрических цепей при относительно небольших токах и напряжениях, обычно в диапазоне до нескольких сотен вольт и до нескольких ампер. Такие изделия применяют в панельных органах управления, приборах, аппаратуре связи и на сторонних промышленных объектах.

Конструктив и тип контакта

Модель ПКН538.2‑1хзВ относится к переключателям с одним переключающим контактом (типа «перекидной» или SPDT), выполненным в герметичном или влагозащищённом исполнении. Корпус и контактная часть рассчитаны на работу в условиях промышленного климата (исполнение В), в том числе при повышенной влажности и вибрациях.

Основные технические параметры

По общей серии ПКН538 усилие переключения (усилие нажатия кнопки) не превышает 22 Н (примерно 2,2 кгс). Полный ход приводного элемента для ПКН538 не более 7,0 мм, сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм. Электрическая прочность изоляции обеспечивает выдерживание напряжения порядка 750 В переменного тока.

Условия эксплуатации

Переключатели ПКН538 рассчитаны на работу в широком диапазоне температур — примерно от −60 до +85 °C, что позволяет использовать их в сложных климатических условиях. Срок сохраняемости изделий этой серии, как правило, составляет порядка 25 лет при хранении и эксплуатации в соответствии с нормативными требованиями.
