ПКН538.2-2хб/хкВ (5) Смоленский завод

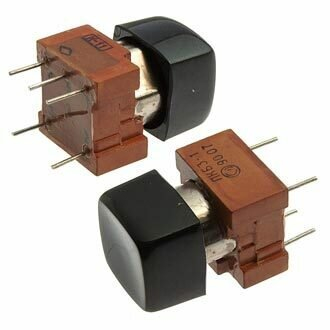

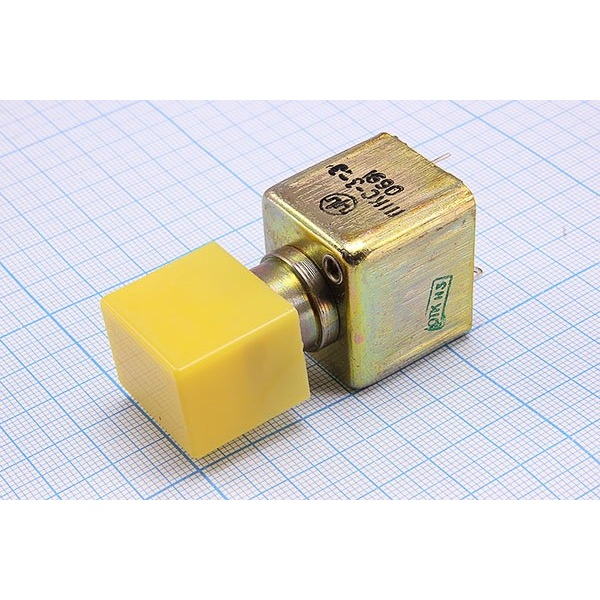

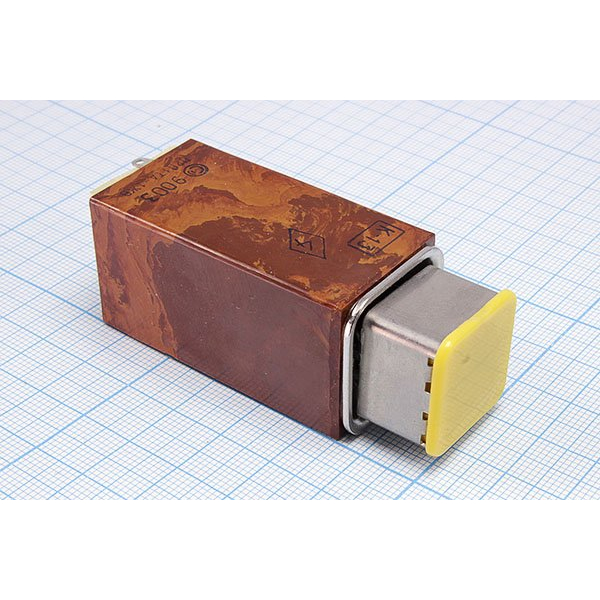

Переключатель ПКН538.2‑2хб/хкВ (5) — это отечественный кнопочный переключатель со световой индикацией, выпускаемый ОАО «Смоленский завод радиодеталей» и применяемый в радиоэлектронной аппаратуре для коммутации цепей постоянного и переменного тока. Ниже — основные технические и эксплуатационные сведения без указания цен.

Обозначение и исполнение

В обозначении ПКН538.2‑2хб/хкВ (5) буквы и цифры несут следующую нагрузку (по‑типу документации Смоленского завода):

• «ПКн538.2» — серия двух‑, трёх‑ и четырёхполюсных кнопочных переключателей с определённой конструкцией контактов и корпуса.

• «2хб» — указывает на двухполюсное исполнение и наличие белого светового поля (подсветки кнопки).

• «хк».В — обозначение климатического исполнения (В — для радиоэлектронной аппаратуры, ряд конструктивных модификаций корпуса и контактных групп).

• «(5)» — обычно соответствует типу светового поля/цвета индикации или модификации приводного элемента (в данном случае — белый световой индикатор).

Назначение и области применения

Переключатели серии ПКн538.2 используются для замыкания и размыкания электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.
Они применяются в блоках коммутации, панелях управления, измерительных приборах и другом оборудовании, где требуется кнопочное управление с индикацией состояния.

Основные технические характеристики

По типовым ТУ для серии ПКн538 приводятся следующие параметры (для ПКн538 в целом):

• Усилие переключения — не более 22 Н (примерно 2,2 кгс), что требует относительно более заметного нажатия по сравнению с более «лёгкими» сериями вроде ПКн534/536.

• Ход приводного элемента — не более 7 мм, что обеспечивает надёжное срабатывание контактов даже при небольших отклонениях усилия.

• Сопротивление контакта — не более 0,05 Ом, что гарантирует малые потери напряжения в цепи.

• Сопротивление изоляции — не менее 1000 МОм, что важно при высоких требованиях к электрической прочности.

• Электрическая прочность изоляции — 750 В эффективного значения (для испытаний между отдельными частями переключателя).

Климатические и эксплуатационные условия

• Диапазон рабочих температур — обычно от минус 60 °C до плюс 85 °C, что позволяет использовать изделие в достаточно жёстких условиях эксплуатации.

• Климатическое исполнение В — ориентировано на радиоэлектронную аппаратуру (в том числе военного и двойного назначения), с учётом требований ГОСТ по влажности и вибрациям.

• Срок сохраняемости изделия при хранении — до 25 лет, что важно для стратегических и резервных запасов.

Масса, габариты и конструкция

Переключатели ПКн538.2 выполнены в стандартном металлическом корпусе с пластмассовыми контактными элементами, типичная масса для серии ПКн538 не превышает 30 г.
Габариты и посадочные размеры ориентированы на установку в промышленные панели и монтажные платы, при этом конструкцией предусмотрена возможность фиксации в исходном или срабатываемом положении в зависимости от типа контактов.
