Описание

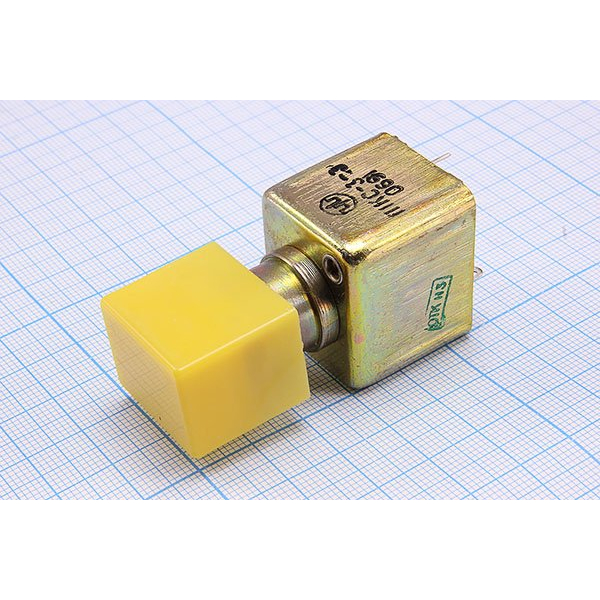

ПКН538.2-2хс/хсВ (5) Смоленский завод
ПКН538.2‑2хс/хсВ(5) — это советский (российский) кнопочный переключатель серии ПКН538, выпускаемый Смоленским заводом радиодеталей (СмолЗРД). Он предназначен для коммутации низковольтных электрических цепей в радиоэлектронной аппаратуре, промышленных и измерительных приборах.
Назначение и применение
ПКН538.2‑2хс/хсВ(5) относится к семейству миниатюрных кнопочных переключателей, используемых в схемах управления и сигнализации для включения/отключения и переключения отдельных функций оборудования.
Форм‑фактор и тип контактов позволяют устанавливать такие переключатели на панелях, в корпусах приборов и в промышленных блоках, где требуется надёжная ручная коммутация при ограниченных габаритах.
Конструкция и исполнение
Маркировка «2хс/хсВ(5)» указывает на тип контактов:
«2хс» — два переключаемых контакта с перекидным (размыкающим/замыкающим) положением.
«хсВ» — исполнение по контактной группе и схеме, согласованное с ГОСТ/техусловиями на ПКН538.2.
«(5)» — вариант исполнения или номер типоисполнения, связанный с конструкцией кнопки и способом фиксации.
Корпус обычно металлический с пластмассовыми или керамическими вставками, контакты — серебряные или серебросодержащие, что обеспечивает низкое переходное сопротивление и стабильность параметров при работе. Масса переключателя порядка нескольких десятков граммов.
Основные эксплуатационные параметры
Для ПКН538.2 характерны:
Максимально допустимый ток — обычно 1–2 А при постоянном или низкочастотном переменном токе, в зависимости от точного варианта исполнения.
Низкое сопротивление контакта (не более нескольких десятых ома) и высокая электрическая прочность изоляции (сотни вольт и выше) позволяют использовать такие переключатели в сигнальных и логических цепях.
Особенности монтажа
Переключатель крепится на панель с помощью фланца и резьбового хвостовика, возможна фиксация гайкой; контакты соединяются методом пайки или с помощью ножевых разъёмов, в зависимости от конкретного исполнения.
Благодаря унификации с рядом ПКН534–546, ПКН538.2 можно использовать в общих типовых узлах и блоках, заменяя другие исполнения при соблюдении схемы соединения контактов.
