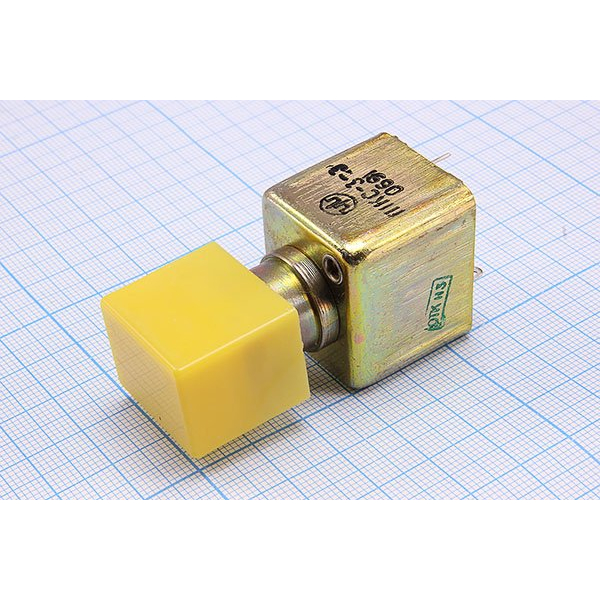

ПКН538.2-2хж/хкВ (5) Смоленский завод

Переключатель ПКН538.2‑2хж/хкВ (5) — это кнопочный микропереключатель, выпускаемый ОАО «Смоленский завод радиодеталей», предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и, в том числе, военного и двойного назначения.

Назначение и область применения

ПКН538.2 используется как концевой или сигнальный переключатель в сложных электронных и электромеханических устройствах, где требуется высокая надёжность и стабильность контактов. Обычно применяется в приборах с жёсткими климатическими и вибрационными требованиями (температура от примерно −60 до +85 °C, климатическое исполнение В).

Контактная группа и обозначение

В индексе«2хж/хкВ (5)» указана конфигурация контактов:

• «2хж» — обычно означает две перекидные (жилевые, перекидные) группы.

• «кВ» — обозначает тип контактов, ориентированный на надёжную работу с атмосферой и низкими контактными сопротивлениями.

• «(5)» — номер исполнения или модификации по ТУ, регламентирующей конструкцию и размеры.

Основные технические особенности

• Усилие переключения для серии ПКн538 не превышает примерно22 Н (≈2,2 кгс), что обеспечивает уверенную работу при механическом приводе, но без излишней нагрузки на узлы.

• Полный ход приводного элемента — до7,0 мм , что позволяет использовать переключатель в механизмах с заметным зазором и неточностью позиционирования.

• Сопротивление контакта — не более0,05 Ом , что обеспечивает малые потери и надёжную коммутацию токов до нескольких ампер.

• Электрическая прочность изоляции — не менее750 Вэфф , а сопротивление изоляции — не менее1000 МОм , что важно для работы в сложных электромагнитных и климатических условиях.
