ПКН538.2-2хз/хкВ (5) Смоленский завод

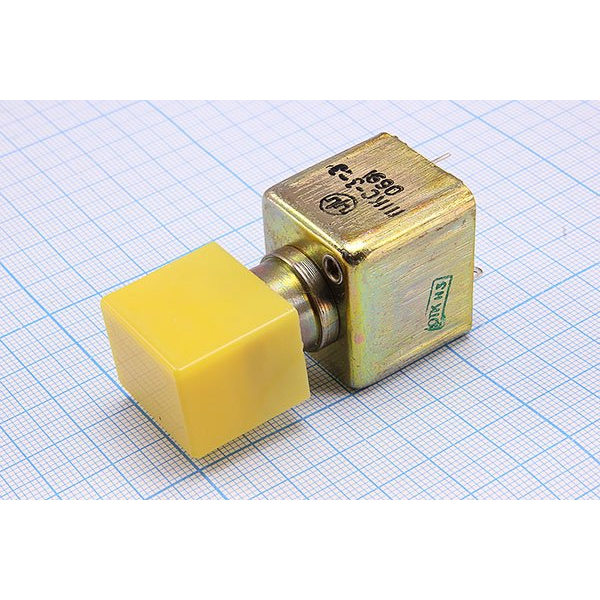

ПереключательПКН538.2‑2хз/хкВ (5) — это кнопочный переключатель со световой индикацией, выпускаемыйОАО «Смоленский завод радиодеталей» и предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение и область применения

ПКН538.2 используется в составе радиоэлектронного оборудования гражданского и военного назначения, где требуется надёжная коммутация слаботочных и силовых цепей с ручным дублированным управлением. Наличие световой индикации позволяет оператору визуально контролировать состояние переключателя (включён/выключен).

Тип и конструкция

Буквенно‑цифровая часть «ПКн538.2‑2хз/хкВ (5) » обозначает: кнопочный переключатель (ПКн) серии 538, модификация 2, с двумя контактными группами (2хз), с крышкой (к) и выполненный в климатическом исполнении В (промышленный диапазон температур). Конструкция рассчитана на установку в печатные платы или панели приборов, предусмотрен стандартный монтажный контур, типичный для серии ПКн534–546.

Электрические и механические характеристики

• Номинальное напряжение и ток переключения — в пределах, допустимых для серии ПКн538 (единицы ампер при напряжениях до сотен вольт), с точными значениями — по техническим условиям и ТУ.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В эффективного значения.

• Усилие переключения для ПКн538 — не более 22 Н, полный ход приводного элемента — не более 7 мм, что обеспечивает уверенный щелчковый ход и чёткое фиксированное положение.

Условия эксплуатации

Переключатель рассчитан на работу в диапазоне температур примерно от–60 °C до +85 °C , что соответствует климатическому исполнению В и позволяет применять его в достаточно жёстких условиях (промышленные устройства, военная и специальная техника). Срок сохраняемости изделий объявляется порядка25 лет при хранении и соблюдении норм ГОСТ и ТУ.
