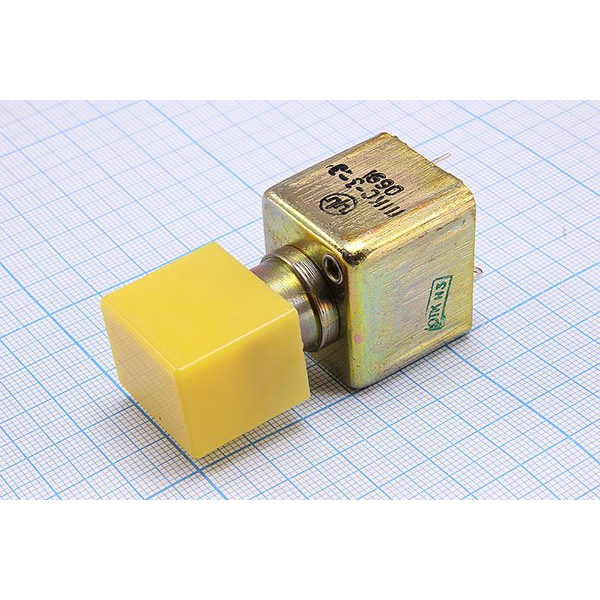

ПКН538.2-2з/хкВ (5) Смоленский завод

ПКН538.2‑2з/хкВ (5) — это кнопочный переключатель со световой индикацией, выпускаемый ОАО «Смоленский завод радиодеталей» (Смоленский завод). Он относится к серии ПКн538 и предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и промышленного применения.

Назначение и тип контактов

ПКн538.2‑2з/хкВ — это двухпозиционный (перекидной) переключатель, у которого при нажатии фиксатор переключает пару контактов, а при отпускании (или повторном нажатии, в зависимости от исполнения) возвращается в исходное состояние. В обозначении «2з» обычно указывает на сочетание замыкающих и размыкающих контактов (перекидная группа), а «хкВ» — на климатическое исполнение и конструктив (В — для работы в относительно жёстких условиях окружающей среды).

Основные электрические и механические параметры (общие для ПКн538)

• Для серии ПКн538 максимальное усилие переключения не более 22 Н (около 2,2 кгс), что заметно выше, чем у более «лёгких» ПКн534/536.

• Полный ход приводного элемента — не более 7,0 мм, что обеспечивает уверенный щелчок и надёжное переключение при многократных циклах.

• Сопротивление электрического контакта — не более 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — не менее 750 В эффективного значения переменного тока, что позволяет использовать переключатель в сетях и цепях с соответствующим уровнем напряжения.

Условия эксплуатации и надёжность

• Диапазон рабочих температур переключателей ПКн538 — примерно от минус 60 °C до +85 °C, что делает их пригодными для применения как в промышленных установках, так и в условиях повышенной влажности и пыли.

• Климатическое исполнение В означает, что изделие рассчитано на работу в условиях, близких к промышленным (в том числе в негерметизированных или условно‑герметичных корпусах оборудования).

• Срок сохраняемости изделий этой серии, указанный в технических описаниях, составляет 25 лет при хранении и эксплуатации в соответствии с ГОСТ и паспортными требованиями.
