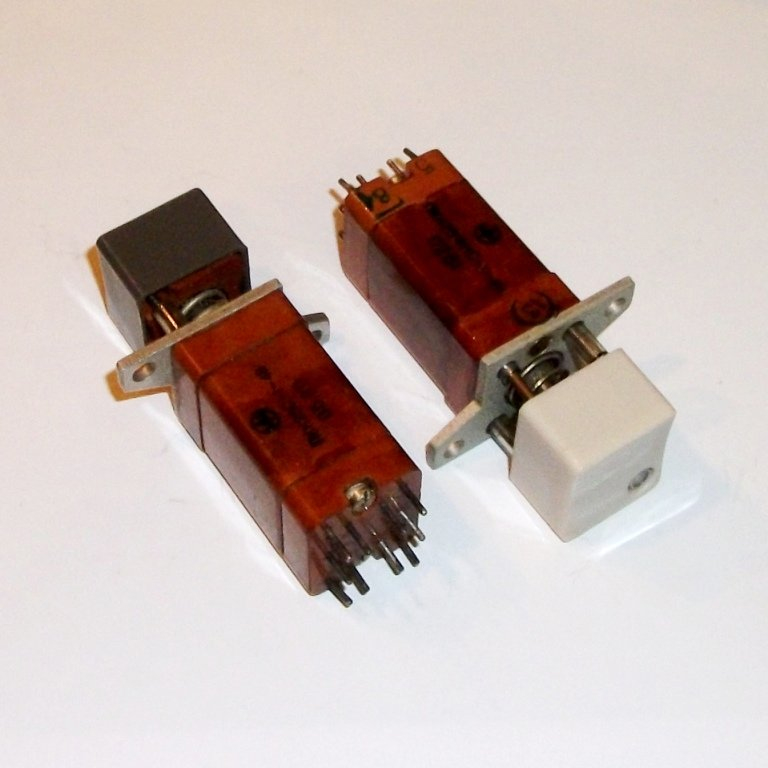

ПКН542.1-2хк/хкВ (5) Смоленский завод

ПКН542.1‑2хк/хкВ (5) — это кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (серия ПКн542), предназначенный для коммутации электрических цепей постоянного и переменного тока в радио‑ и электронной аппаратуре.

Основное назначение и конструкция

Переключатель ПКН542.1 относится к малогабаритным кнопочным переключателям с ручным приводом; используется в схемах, где требуется надёжная многократная коммутация малых и средних токов. Корпус и контактная система выполнены по требованиям климатического исполнения «В» (в том числе работа в условиях пониженного и повышенного давления), что делает его пригодным для аппаратуры, работающей в широком диапазоне температур и атмосферных условий.

Электрические и коммутационные характеристики

По типономиналу «1» коммутационная способность переключателя ПКн542.1 обычно задаётся в диапазоне от единиц микроампер до нескольких ампер постоянного и переменного тока, с максимальным напряжением до порядка 250 В и мощностью коммутации до ориентировочно 300 В·А. Сопротивление электрического контакта не превышает 0,05 Ом, что обеспечивает низкие потери и стабильное соединение; сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, установленная электрическая прочность изоляции — около 750 В действующего значения.

Надёжность и механические параметры

Переключатель рассчитан на большое количество циклов коммутации (до порядка 100 000 операций), что делает его пригодным для эксплуатации в ответственных устройствах длительного срока службы. Усилие переключения для ПКн542 не превышает примерно 27 Н (около 2,7 кгс), ход приводного элемента — до 7 мм, масса изделия — около 45 г. Рабочий диапазон температур — от примерно –60 °C до +85 °C, гарантируется сохраняемость изделия в течение порядка 25 лет.

Общие замечания по маркировке «2хк/хкВ»

В обозначении ПКН542.1‑2хк/хкВ цифры «2» и буквы «к/кВ» характеризуют тип контактов и их сочетание (например, комбинацию замыкающего и размыкающего контактов), а также исполнение корпуса и способ крепления; конкретная расшифровка зависит от стандарта Смоленского завода, но в целом соответствует общепринятой системе условных обозначений кнопочных переключателей ПКн‑серии. Такие изделия применяются в измерительной и управляющей аппаратуре, пультах управления, блоках питания и радиоэлектронных комплексах, где важно сочетание малогабаритности, надёжности и долговечности контактов.
