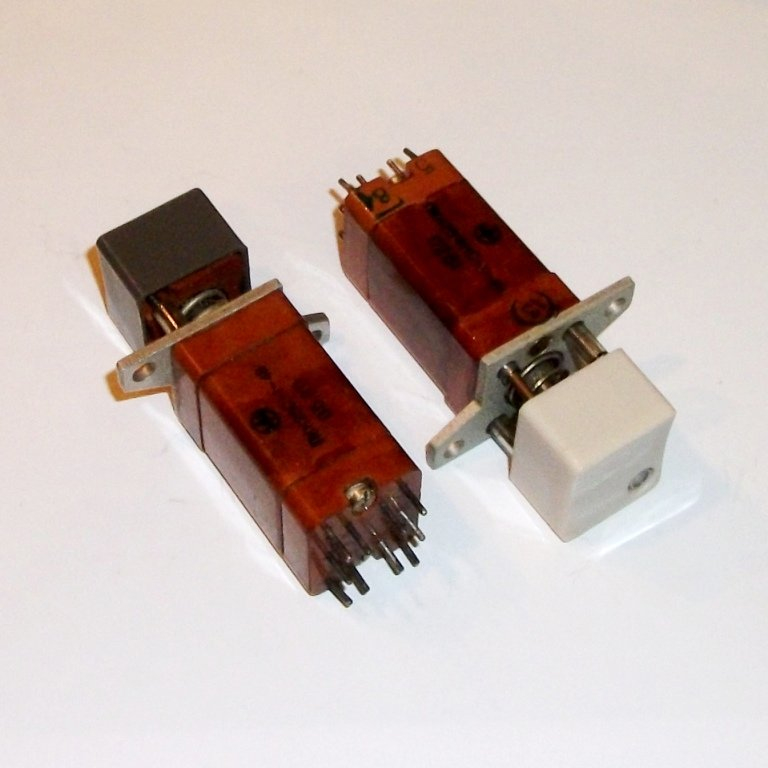

ПКН542.2-1хкВ (5) Смоленский завод

ПКН542.2‑1хкВ(5) — это радиоламповый переключатель (кнопочный) советского / российского производства, выпускаемый, в частности, на Смоленском приборостроительном предприятии (артикул «Смоленский завод» часто встречается в каталогах и маркировке поставщиков).

Назначение и область применения

ПКН542 предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Используется преимущественно в специализированной технике: измерительных приборах, панелях управления, радиостанциях, промышленных КИП и АСУ, где требуется механический кнопочный переключатель с фиксацией положения и надёжными электрическими контактами.

Электрические характеристики

• Коммутационная способность: ток от 1 мкА до 4 А, напряжение от единиц микровольт до 250 В, суммарная коммутируемая мощность — не более 300 В·А.

• Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 750 В переменного тока эффективного значения.

• Количество коммутационных циклов (ресурсы) — до 100 000 переключений.

Конструктивные и эксплуатационные особенности

Это кнопочный переключатель с фиксацией положения, усилие переключения — не более 27 Н (приблизительно 2,7 кгс).
Полный ход приводного элемента — до 7 мм, что типично для линейки ПКн542 в сравнении с другими типономиналами (например, ПКн536, у которых ход меньше).
Климатическое исполнение В: переключатель рассчитан на работу в диапазоне температур от минус 60 °C до +85 °C; срок сохраняемости изделий — до 25 лет при хранении и эксплуатации в допустимых условиях.

Обозначение и исполнение

Маркировка ПКН542.2‑1хкВ(5) отражает:

• «ПКН542» — ряд/тип переключателя,

• «.2» — типономинал, определяющий электрические режимы и конструктив;

• «1хкВ» — обозначает вариант исполнения контактов и корпуса (в обозначении «хк» обычно указывает на цвет/тип ручки или материал, а «В» — климатическое исполнение В).
  В скобках «(5)» часто указывается размерность (например, диаметр монтажного отверстия или вариативная модификация) в зависимости от конкретного действия поставщика.
