ПКН544.2-2хб/хзВ (5) Смоленский завод

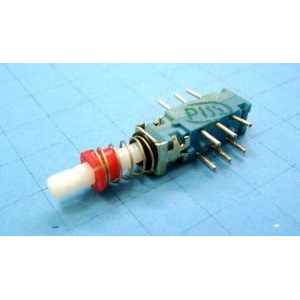

ПКН544.2‑2хб/хзВ(5) — это кнопочный взрывобезопасный переключатель с подсветкой, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он относится к серии переключателей ПКН544 и предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры военного, двойного и гражданского назначения.

Назначение и условия применения

Переключатель ПКН544.2‑2xб/xзВ(5) используется для включения/выключения и переключения цепей в приборах, где требуется высокая надёжность и безопасность. Возможно, буква «В» в обозначении указывает на взрывобезопасное исполнение, а «5» — на версию конструкции или уровень защиты.
Изделие рассчитано на эксплуатацию в широком диапазоне температур (в типовых ПКН54x указывается диапазон примерно от −60 до +70 °C) и предназначен для длительной сохраняемости (до порядка 25 лет в неэксплуатируемом состоянии).

Коммутационные характеристики

Для серии ПКН544 типично:

• коммутационный ток от микроампер до 4 А;

• напряжение от микровольт до 250 В;

• коммутируемая мощность — до порядка 300 В·А.
  Сопротивление электрического контакта не превышает 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — около 750 В эффективного значения.

Конструкция и усилия

Конструкция переключателя выполнена в металлическом корпусе, характерном для продукции Смоленского завода: плотный контакт, встроенные пружинные элементы, защита от ослабления контактов при вибрации.
Усилие переключения для ПКН544 в целом не превышает 20 Н (≈2 кгс), а полный ход приводного элемента — не более 4 мм, что обеспечивает чёткую тактильную отработку и удобство работы с ним в различных панелях.

Особенности маркировки и исполнения

В маркировке «ПКН544.2‑2хб/хзВ(5)» часть «ПКН544» означает типовую серию, «2» — количество самостоятельных коммутируемых цепей, а «хб/хзВ» указывает на конкретную разновидность контактной группы и вариант подсветки/исполнения (например, сочетание «б» и «зВ» может относиться к разным типам контактов или цвету индикации).
Производство и технические требования на эту группу изделий регламентируются техническими условиями завода‑изготовителя (в типовых переключателях серии ПКН указывается ТАФЛ.642136.011ТУ и аналогичные).
