Описание
ПКН546.1-1сВ (5) Смоленский завод

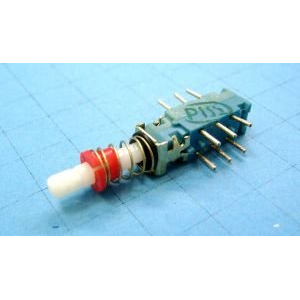

ПКН546.1‑1сВ(5) — это миниатюрный кнопочный переключатель серии ПКн546, выпускаемый Смоленским заводом радиодеталей (СмолЗРД) по техническим условиям, распространяющимся на серию ПКн534–ПКн546.
Назначение и конструкция
Это механический электромеханический переключатель с фиксацией положения, предназначенный для коммутации электрических цепей в аппаратуре связи, радиоэлектронных и измерительных устройствах широкого назначения.
Конструкция выполнена в компактном корпусе с печатным монтажом, предусмотрен малогабаритный приводной элемент для ручного переключения, усилие переключения для ПКн546 не превышает примерно 27 Н (около 2,7 кгс).
Коммутируемые параметры
Переключатель рассчитан на коммутацию небольших токов (единицы ампер), типичных для сигнальных и управляющих цепей; конкретные значения тока и напряжения зависят от модификации и приводятся в технической документации к серии ПКн546.
Сопротивление электрического контакта не превышает примерно 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции порядка 750 В переменного тока эффективного значения.
Тип контактов и схема включения
Модификация «1сВ» предполагает конкретную схему контактов (одна перекидная группа, В‑вариант контактной схемы), рассчитанную на коммутацию одного полюса по схеме переключения «на разрыв/на замыкание».
Точный графический вариант контактов (нормально разомкнутый/нормально замкнутый, тип «перекидного» контакта) приводится в паспорте или ТУ на ПКн546.1‑1сВ(5).
Условия эксплуатации
Диапазон рабочих температур у серии ПКн534–ПКн546 обычно ориентировочно от −60 °C до +85 °C, что делает переключатели пригодными для работы в жёстких климатических условиях и в аппаратуре, эксплуатируемой как в умеренном, так и в холодном климате.
Срок сохраняемости изделий по серии ПКн546 заявляется порядка 25 лет при хранении и эксплуатации в нормальных атмосферных условиях.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
Переключатели ПКН546 ПКН546.1-1сВ (5)
Цена: 9500 ₽
Переключатели ПКН540 ПКН540.1-2хж/хcВ (5)
Цена: 7800 ₽

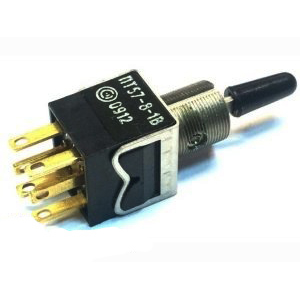

Тумблеры ПТ57 ПТ57-6-1В (5)
