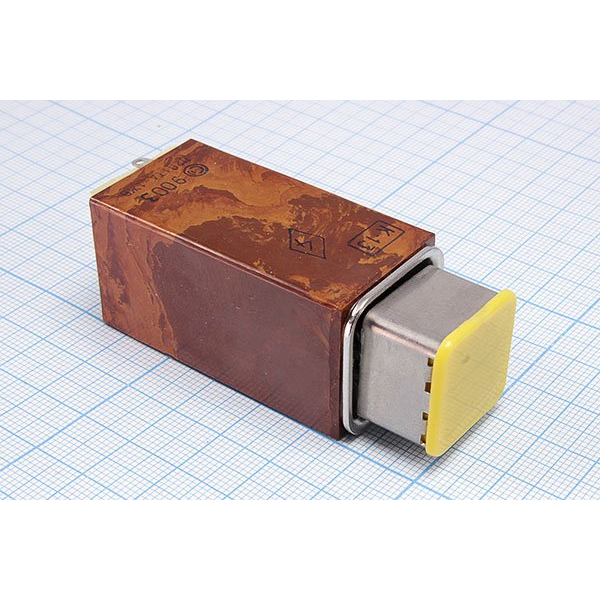

ПКН546.1-1жВ (5) Смоленский завод

ПКН546.1‑1жВ (5) — это высоконадёжный квадратный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО) для коммутации цепей постоянного и переменного тока в аппаратуре специального и общего назначения.

Назначение и применение

ПКН546.1‑1жВ (5) используется для включения, выключения, переключения электрических цепей в радиоэлектронной аппаратуре, приборах управления, автоматике и других устройствах, где требуется механическая кнопочная коммутация. Серия ПКН534–ПКН546 в целом рассчитана на коммутацию токов от единиц микротампер до единиц ампер при напряжениях до 250 В.

Климатическое исполнение и условия эксплуатации

Переключатель имеет климатическое исполнение «В» и предназначен для эксплуатации в широком диапазоне температур: от примерно −60 °C до +85 °C. Сопротивление изоляции между токоведущими частями и корпусом не менее 1000 МОм, электрическая прочность изоляции порядка 750 Вэфф, что обеспечивает высокую надёжность и безопасность при эксплуатации.

Механические и электрические параметры

Для серии ПКН546 характерны относительно высокие механические нагрузки: усилие переключения не более 27 Н, полный ход приводного элемента — до 7 мм. Сопротивление электрического контакта не превышает 0,05 Ом, что важно для малопотерйных коммутационных цепей. Масса переключателя ПКН542/ПКН546 не более 45 г, что делает его достаточно компактным для установки в приборных панелях и корпусах радиоэлектронного оборудования.

Ресурс и надёжность

Заложенный ресурс коммутационных циклов для изделий серии ПКН534–ПКН546 — до 100 000 переключений, что характерно для промышленных и специальных изделий. Срок сохраняемости изделий без снижения параметров составляет порядка 25 лет, что подчёркивает их применение в долгоживущей и ответственной аппаратуре.
