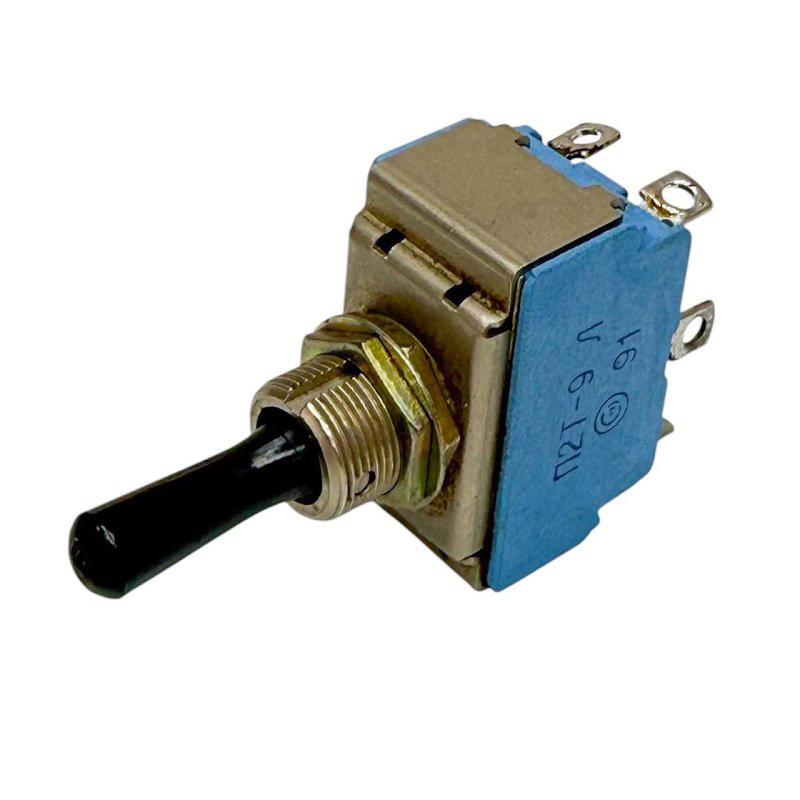

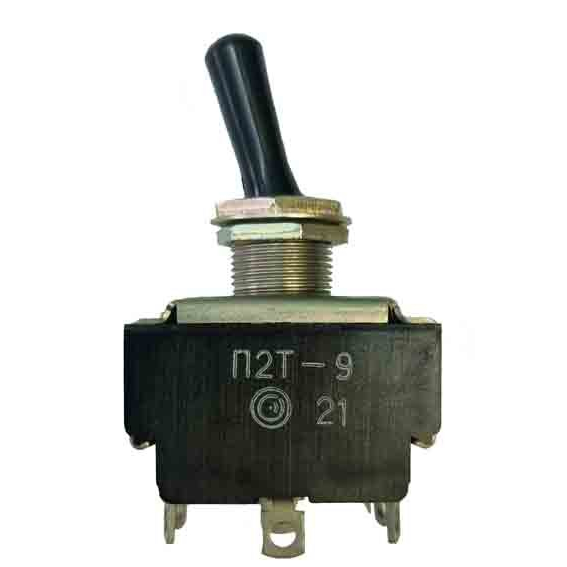

П2Т-9 (5) Смоленский завод

П2Т‑9 (5) — это низковольтный тумблер серии П2Т, выпускавшийся Смоленским заводом «Прибор» (ранее — Смоленское электротехническое предприятие). Серия П2Т относится к классическим герметичным тумблерам, применявшимся в радиоэлектронной аппаратуре, приборах автоматики и средствах связи советского и пост‑советского периода.

Общее назначение и конструкция

П2Т‑9 (5) — двухпозиционный тумблер без фиксации в среднем положении (обычно с двумя или несколькими контактами «вперед–назад»), выполненный в металлическом корпусе с резиновой или эластичной герметичной манжетой, обеспечивающей защиту от пыли и влаги. Корпус крепится на панель посредством фланца и гайки, а ручка переключения имеет удобный рычажок небольшого хода.

Основные технические параметры

Для П2Т‑9 (как и для других П2Т) типичны следующие характеристики (в зависимости от конкретной модификации и категории качества ВП/СКК):

• Диапазон рабочих температур: примерно от −60 до +85 °C, что позволяет применять тумблер в сложных климатических условиях.

• Сопротивление электрического контакта: не более 0,01 Ом для изделий категории «ВП» и до 0,15 Ом для исполнений «СКК».

• Сопротивление изоляции: не менее 1000 МОм, что обеспечивает высокую надежность по изоляции между цепями.

• Электрическая прочность изоляции: порядка 1100 В переменного тока эффективного значения, что типично для группы П2Т.

• Усилие переключения: обычно в диапазоне 2,5–30 Н (в зависимости от исполнения и категории), что обеспечивает уверенный ход без излишней жесткости.

Особенности серии П2Т и роль Смоленского завода

Смоленский завод выпускал семейство П2Т под общим техническим условием, где П2Т‑9 (5) — один из типоразмеров с определённым числом и сочетанием групп контактов (например, 2П или 3П), что позволяет использовать его в схемах управления, коммутации питания и сигналов. Серия П2Т позиционировалась как герметичный коммутационный элемент повышенной надежности, в том числе для бортовых и стационарных радиоэлектронных систем.
